この記事でわかること
- No.10のPL同時点滅＋EETコンセントの複線図
- 同時点滅＝照明（負荷）と並列接続の配線方法
- EETコンセントへの接地線（緑色）配線の手順
- PL同時点滅とEET接地線を正確に両立させるコツ
結論から言います
候補問題No.10は、パイロットランプ（PL）の同時点滅とEETコンセント（接地端子付）が組み合わさった回路です。パイロットランプの同時点滅は「照明（負荷）と並列接続」で実現します。さらにEETコンセントへの接地線（緑色）配線もあるため、複線図のステップをしっかり整理して臨みましょう。
難易度：中程度
最大の注意点：PLの同時点滅＝照明（負荷）と並列接続を正しく配線すること
回路の構成
| 器具 | 数量 | 備考 |
|---|---|---|
| ランプレセプタクル(イ) | 1 | スイッチ(イ)で操作 |
| 引掛シーリング角型(ロ) | 1 | スイッチ(ロ)で操作 |
| 片切スイッチ(イ) | 1 | 連用取付枠にPL・スイッチ(ロ)と並べる |
| パイロットランプ（PL） | 1 | 同時点滅（照明(イ)と並列） |
| 片切スイッチ(ロ) | 1 | 連用取付枠にPL・スイッチ(イ)と並べる |
| 接地端子付コンセント（EET） | 1 | 接地線（緑）の配線が必要 |
| ジョイントボックス | 1 | — |
パイロットランプ「同時点滅」のおさらい
パイロットランプの点灯方式には「常時点灯」「同時点滅」「異時点滅」の3種類があります。No.10で出題されるのは同時点滅です。
同時点滅のルール：
・照明がON → パイロットランプもON
・照明がOFF → パイロットランプもOFF
・接続方法：照明（負荷）と並列に接続する
「並列」とは、PLを照明と同じ2点（返り線とN）につなぐことです。スイッチがONになると照明に電流が流れ、PLも照明と同じ電圧を受けて同時に点灯します。スイッチOFFなら両方消灯します。
パイロットランプの3種類の接続方法は「パイロットランプの複線図｜常時・同時・異時点灯の書き方」で詳しく解説しています。

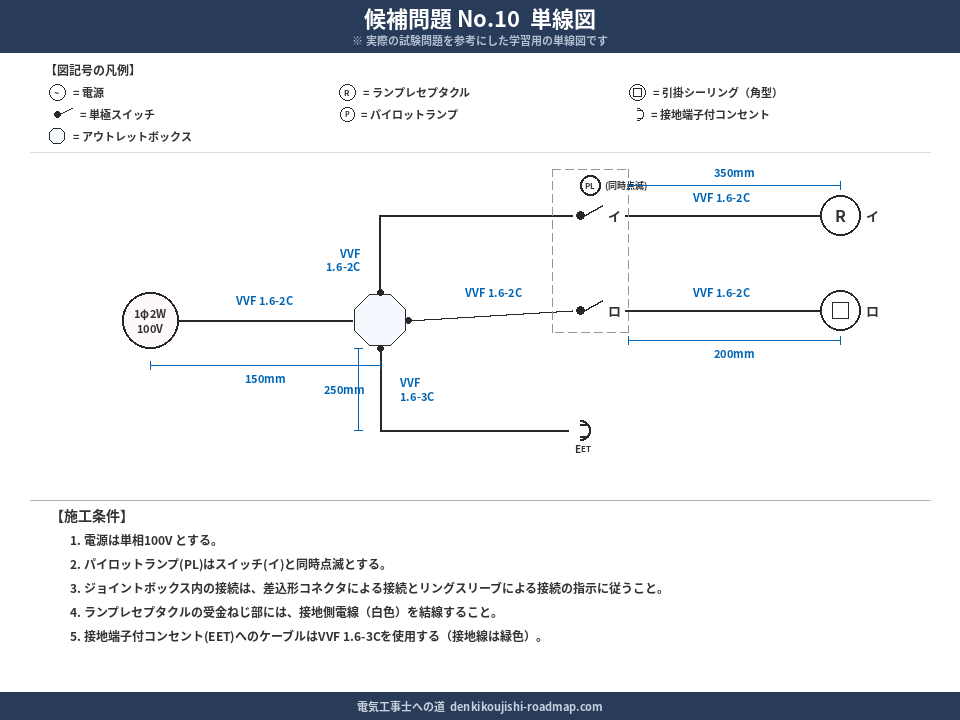

単線図（試験問題）
No.10の単線図を確認しましょう。電源からジョイントボックスを経由して、スイッチ(イ)＋PL・スイッチ(ロ)・EETコンセントへ分岐する構成です。

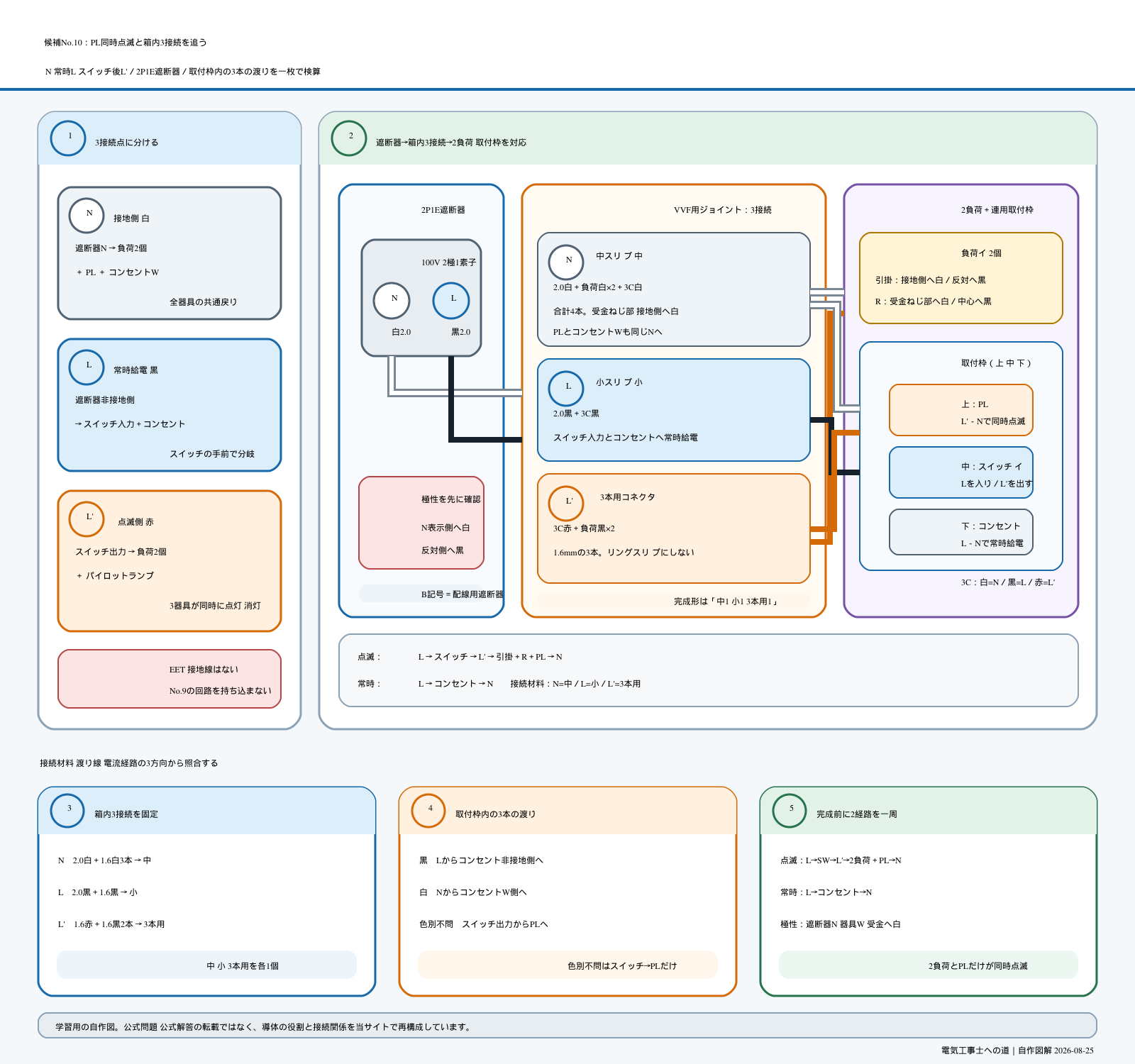

複線図の書き方

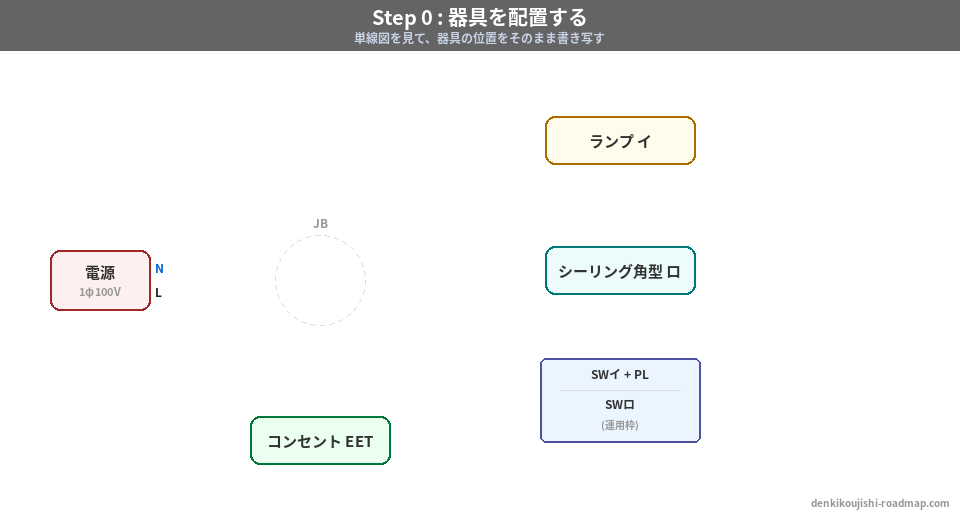

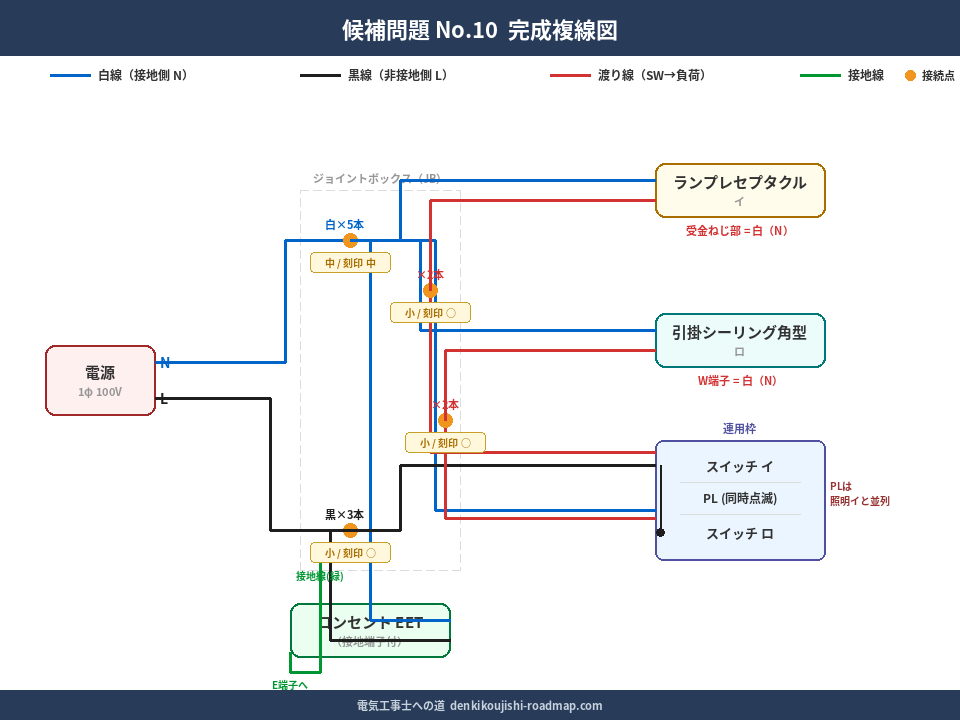

完成した複線図がこちらです。まずは全体像を確認してから、ステップごとに見ていきましょう。
複線図の基本的な書き方は「複線図の基本ルールと書き方｜4ステップで完全マスター」で解説しています。

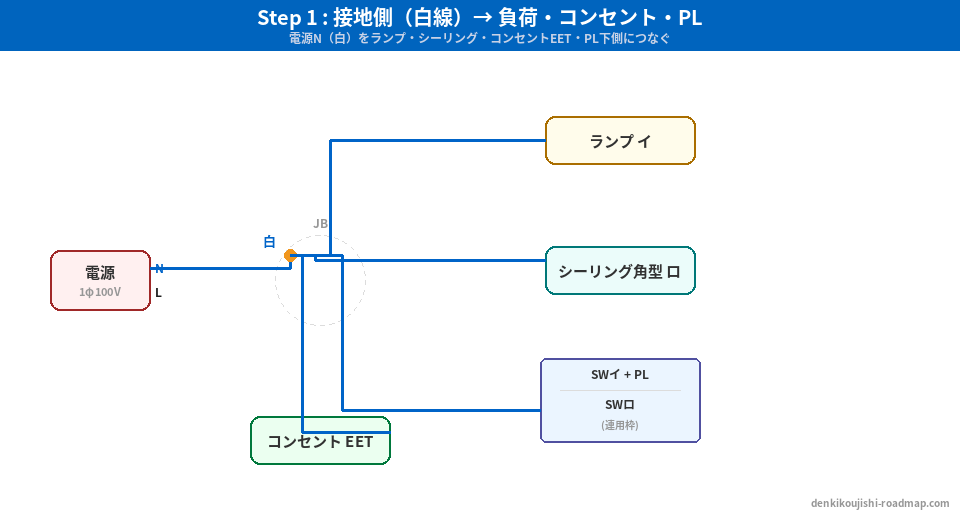

──白── 引掛シーリング角型(ロ)（W側）
──白── EETコンセント（W側）
──白── PL下側端子（同時点灯のため、N線が必要）
──黒── スイッチ(ロ)の入力側
──黒── EETコンセント

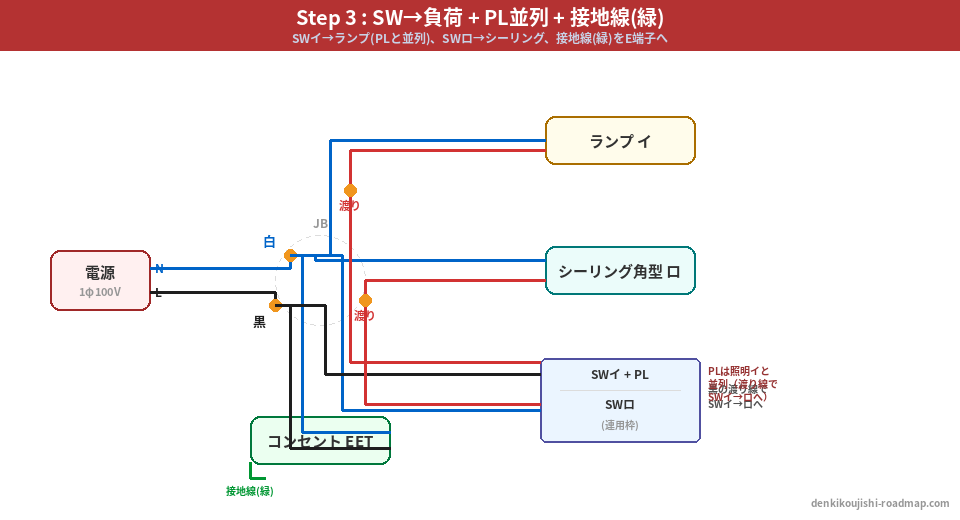

※ PLへの接続はStep 3で行う（同時点灯＝照明と並列のため、返り線とNを使用）
PLの上側端子 ──── スイッチ(イ)の出力側と同じ線（渡り線）
→ PLが照明(イ)と並列になる
スイッチ(ロ)の出力側 ──── 引掛シーリング角型(ロ)
接地線（緑）──── EETコンセントの接地端子
※ 「スイッチと並列」は異時点灯なので混同注意！
※ 接地線のJB内処理は施工条件に従う
PL同時点滅の接続を詳しく
同時点滅の並列接続が分かりにくいという方のために、もう少し詳しく説明します。
同時点灯の並列接続：
スイッチ(イ)の出力側 ── 渡り線 ── PLの上側端子
N（白線）───────── PLの下側端子
つまり、PLとランプレセプタクル(イ)は「同じ2点（返り線とN）」に接続されています。
・スイッチON → 返り線に電圧 → 照明もPLも同時に点灯 ✓
・スイッチOFF → 返り線に電圧なし → 照明もPLも同時に消灯 ✓
連用枠内ではPL上側端子とスイッチ(イ)出力を渡り線でつなぎ、PL下側はN線を接続します。
PLをスイッチの入力側・出力側の両方に接続する（＝スイッチと並列）と、スイッチOFFのときにPL→照明の経路で微弱電流が流れてPLだけが点灯する「異時点灯」になります。同時と異時の接続方法を取り違えないこと！（パイロットランプの複線図で3パターンを詳しく解説）
ケーブルと接続
使用ケーブル
| 区間 | ケーブル | 備考 |
|---|---|---|
| 電源 〜 JB | VVF 1.6-2C | — |
| JB 〜 スイッチ(イ)＋PL＋スイッチ(ロ) | VVF 1.6-2C ×2 | 施工条件による |
| JB 〜 EETコンセント | VVF 1.6-3C | 接地線（緑）を含む |
| JB 〜 ランプレセプタクル(イ) | VVF 1.6-2C | — |
| JB 〜 引掛シーリング角型(ロ) | VVF 1.6-2C | — |
接続方法
- リングスリーブ：1.6mm×2本＝小スリーブ・刻印「○」、1.6mm×3〜4本＝小スリーブ・刻印「小」、1.6mm×5本＝中スリーブ・刻印「中」（白線のN接続点：電源＋ランプ＋シーリング＋EET＋PL＝5本）
- 差込形コネクタ：施工条件で指定された接続箇所に使用（取り付け方は「差込形コネクタ・ランプレセプタクル・引掛シーリングの取り付け」を参照）
No.10の欠陥ポイント
- PLの接続方式の間違い：「同時点滅＝並列」を「常時点灯」や「異時点滅」と取り違えないこと。3種類の接続方法の違いはパイロットランプの複線図で詳しく解説しています
- PLの渡り線の接続ミス：PLの上側端子＝スイッチ(イ)の出力側（返り線）、PLの下側端子＝N（白線）に接続。スイッチの入力側（黒/L）をPLに直接つなぐと異時点灯になってしまう
- 接地線の未接続・誤接続：接地線（緑）はEETコンセントの接地端子のみに接続
- 引掛シーリング角型の極性：W表示のある端子に白線を接続
- ランプレセプタクルの極性：受金ねじ部＝白（接地側）
- 連用取付枠の器具の並び：施工条件で指定された順番で取り付ける
欠陥判定の詳細は「技能試験の欠陥判定基準」をご確認ください。
作業のコツ
- まず「同時点灯＝照明と並列」を複線図に書く：PLの接続を間違えると回路全体がおかしくなる。複線図を描くときにPLとランプレセプタクル(イ)が並列になっていることを最初に確認する
- 連用取付枠内の渡り線は計画的に：スイッチ(イ)・PL・スイッチ(ロ)の3つが並ぶので、渡り線が複数本になる。先に渡り線の計画を立ててから被覆を剥ぐ。剥ぎ取りの基本は「ケーブルの剥ぎ取り・輪づくりをマスター」を参照
- EETコンセントの接地線は忘れずに：PLの配線に集中しすぎて接地線を忘れがち。VVF 3Cの区間を忘れないこと
- 引掛シーリング角型は裏面を確認：角型シーリングにもW表示があるので、白線をW側に接続する
DK-28 使用工具一覧
No.10で使用するホーザンDK-28セットの工具と用途をまとめました。
| 工具 | No.10での用途 |
|---|---|
| VVFストリッパー (P-958) | 2芯・3芯ケーブルの外装・被覆剥ぎ取り。3Cは刃の位置が異なるので注意 |
| ペンチ | ケーブル切断・のの字曲げ |
| プラスドライバー | ランプレセプタクル・連用枠のねじ |
| マイナスドライバー | PL・スイッチ(イ)・スイッチ(ロ)の3器具を連用枠に取り付け・取り外し |
| リングスリーブ用圧着ペンチ | JB内の圧着接続 |
| ウォーターポンププライヤー | ロックナット締め付け |
| スケール | ケーブル寸法の計測 |
No.10ではVVF 3C（EETコンセント行き）の剥ぎ取りがあります。P-958で3芯を剥ぐ際は2芯とは刃の位置が異なるので注意。また、PL・スイッチ(イ)・スイッチ(ロ)の3器具を連用枠に取り付けるため、マイナスドライバーの使用頻度が高くなります。
No.10 攻略の核心
No.10の最重要ポイントは、パイロットランプの3パターンの接続方法を区別することです。
| 点灯方式 | 接続方法 | 動作 |
|---|---|---|
| 常時点灯 | L-N間に接続 | スイッチに関係なく常に点灯 |
| 同時点滅（No.10） | 照明（負荷）と並列 | 照明ON→PL点灯、照明OFF→PL消灯 |
| 異時点滅 | 詳細はPL記事参照 | 照明ON→PL消灯、照明OFF→PL点灯 |
覚え方：「同照（どうしょう）＝同時は照明と並列」
PLの上側端子→スイッチ(イ)出力側（返り線）、PLの下側端子→N（白線）。これで照明と並列回路が完成します。異時はスイッチと並列（「異スイ」）なので混同注意。
3パターンの詳しい回路図は「パイロットランプの複線図｜常時・同時・異時点灯の書き方」で解説しています。
まとめ
- PL同時点滅＝照明（負荷）と並列接続（PLの一方を返り線、もう一方をNに接続）
- EETコンセントには接地線（緑）の配線が必要（VVF 3C使用）
- 連用取付枠にスイッチ(イ)＋PL＋スイッチ(ロ)の3器具を取り付け
- 接地線のJB内処理は施工条件に従う
- PLの接続方式（常時・同時・異時）の違いを確実に理解しておく
確認問題
【問題1】パイロットランプを「同時点滅」で接続する場合、正しい接続方法はどれか。
（A）電源のL-N間に直接接続する
（B）スイッチと直列に接続する
（C）照明（負荷）と並列に接続する
（D）スイッチと並列に接続する
【問題2】候補問題No.10で、連用取付枠に取り付ける器具の組み合わせとして正しいのはどれか。
（A）スイッチ(イ) ＋ スイッチ(ロ)の2つ
（B）スイッチ(イ) ＋ PL ＋ EETコンセントの3つ
（C）スイッチ(イ) ＋ PL ＋ スイッチ(ロ)の3つ
（D）PL ＋ EETコンセントの2つ
