結論：常時点灯PLは電源のL―N間へ接続する
令和8年度上期の候補問題No.2では、パイロットランプ（PL）をスイッチの動作と切り離し、常時点灯させます。スイッチ「イ」は2個のランプレセプタクルを並列に操作し、2口・1口コンセントは常時給電です。Aはリングスリーブ、Bは差込形コネクタで接続します。
候補図だけでは、PLの点灯方式、器具の配置、色別、ジョイント方法までは確定しません。この記事では、2026年7月19日に実施された令和8年度上期No.2の公式問題・解答を基に、施工条件を複線図へ移す順序と完成後の確認点を整理します。
PLは「スイッチ内蔵」ではなく別器具
No.2で支給されるのは、片切スイッチとは別の埋込連用パイロットランプです。表示灯内蔵スイッチのH・Lとは結線が異なります。また、旧稿の「スイッチ2個＋4器具を1枚の取付枠へ付ける」という説明は令和8年度上期の実問題と一致しないため撤去しました。

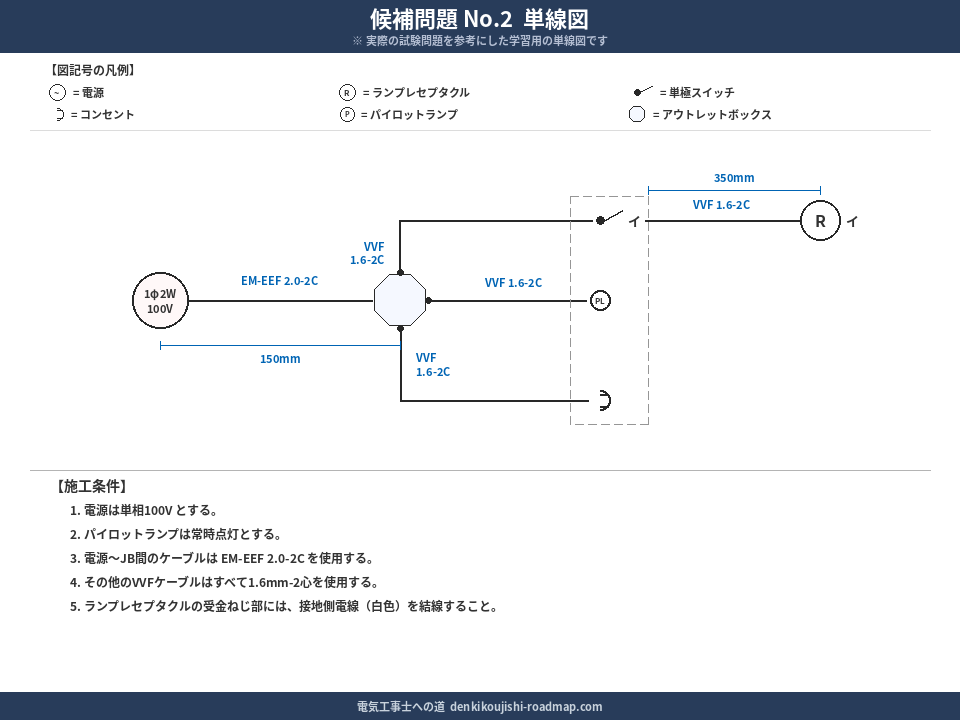

令和8年度No.2の回路を3系統に分ける
| 系統 | 接続 | 動作 |
|---|---|---|
| 照明「イ」 | ランプレセプタクル2個を並列接続。右側1個は施工省略 | 1個の片切スイッチ「イ」で同時に点滅 |
| PL | 電源の非接地側Lと接地側Nの間 | スイッチの入切に関係なく常時点灯 |
| コンセント | 2口から1口へ送り配線。W側は白 | 常時給電 |
電源は青色外装のVVF 2.0-2Cです。A―B間とB―スイッチ・PL間はVVF 1.6-3C、それ以外の照明・コンセント枝はVVF 1.6-2Cを使います。A側のランプレセプタクルと、Bから右へ伸びる施工省略のランプレセプタクルは、どちらも同じ記号「イ」です。
配線の骨格
電源 → A（リングスリーブ） → B（差込形コネクタ）
A → ランプレセプタクル「イ」
B → 施工省略のランプレセプタクル「イ」／スイッチ＋PL／2口コンセント → 1口コンセント

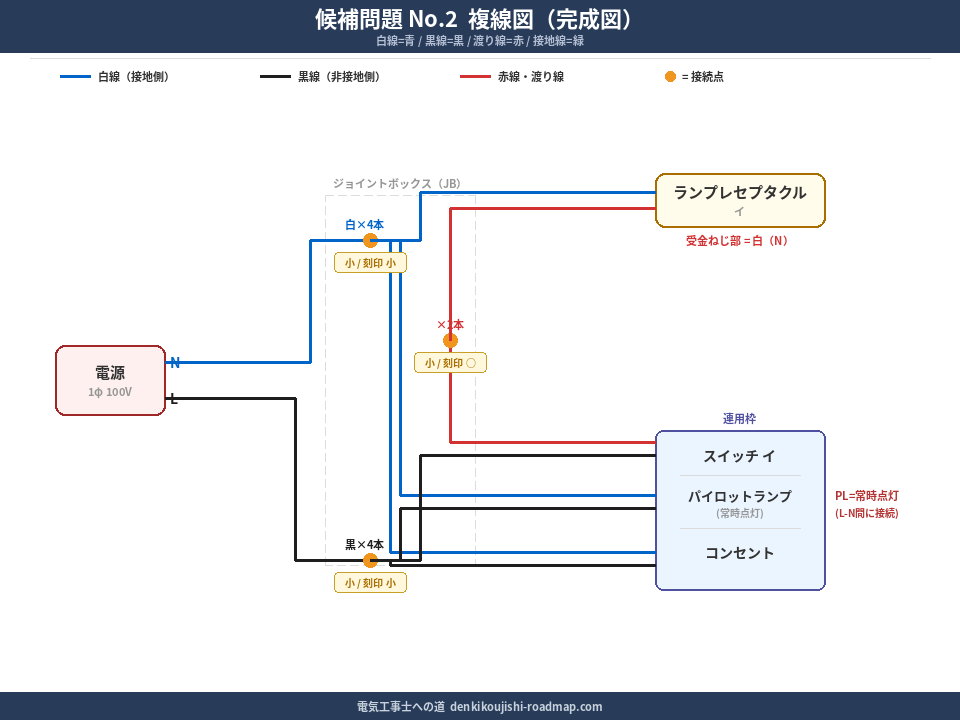

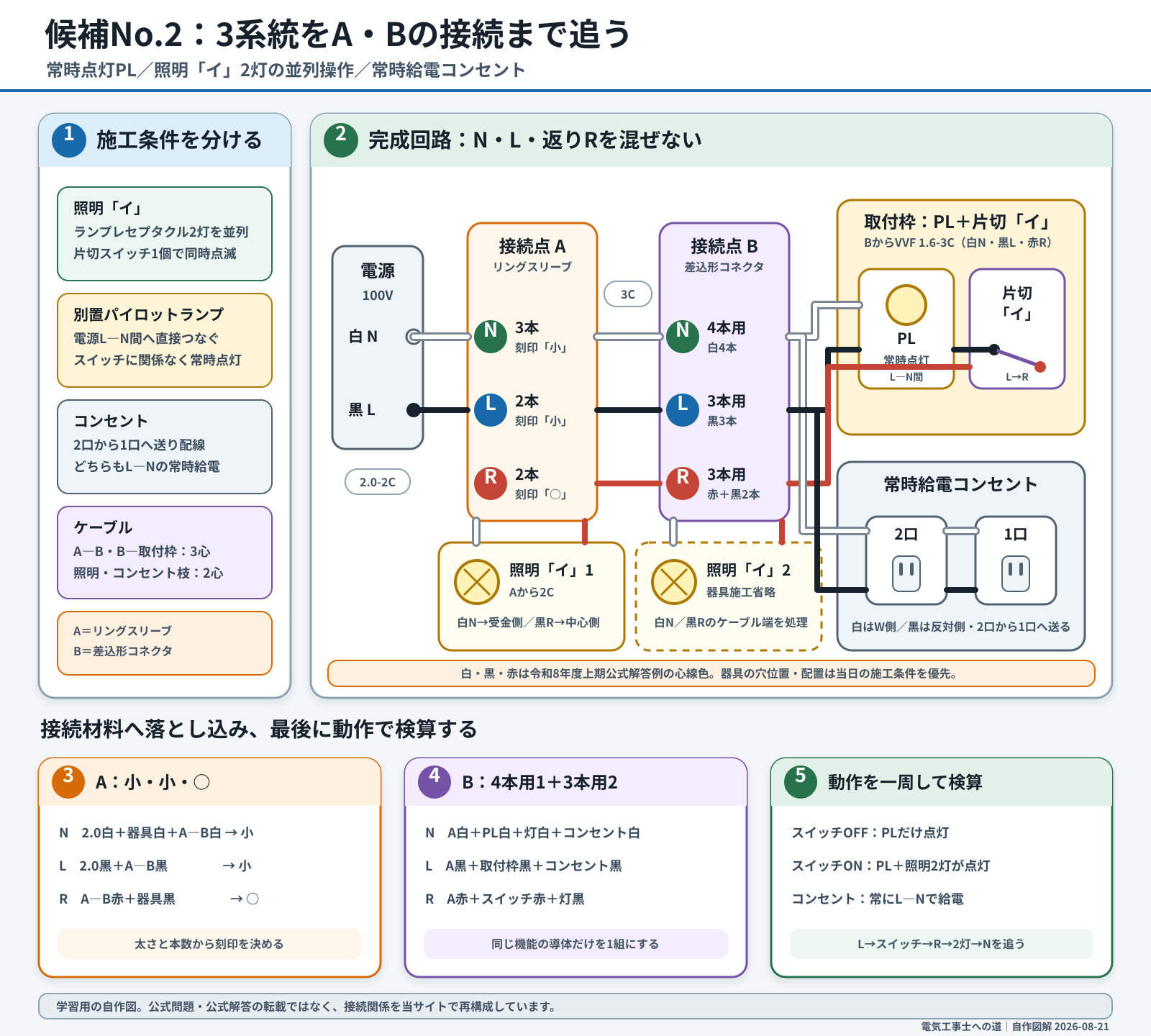

図1は、接地側をN、常時電源をL、スイッチを通った返り線をRとして追うための図です。白・黒・赤は令和8年度上期公式解答例の心線色であり、一般の複線図すべてに固定する色ではありません。器具の穴位置と取付枠内の配置は、当日の施工条件と器具表示を優先します。
AのN・L・Rは3本・2本・2本をリングスリーブで接続し、刻印は小・小・○です。BのN・L・Rは4本・3本・3本を差込形コネクタで接続します。PLはL―Nの両方を受けるためスイッチOFFでも点灯し、照明は電源L→スイッチ→返りR→2灯→Nの経路が成立したときに2灯とも点灯します。コンセントはスイッチを通りません。
図の線をそのままケーブル本数へ置き換えず、各心線の役割を先に数えます。材料の拾い方は配線図から材料を拾い出す6ステップも参照してください。
施工条件を複線図へ移す
1．PLは常時点灯
常時点灯とは、回路へ電源が供給されている間はPLが点灯し、スイッチ「イ」を切っても消えない結線です。したがってPLの一端を非接地側L、もう一端を接地側Nへ接続します。PLをスイッチの返り線側へ入れると、指定された動作になりません。
取付枠へ付けるのはPLと片切スイッチの2器具だけです。公式解答例はPLが上、スイッチ「イ」が下ですが、試験では当日の配置指定を優先します。B―取付枠の3心は、白をPLの接地側、黒を非接地側の給電、赤をスイッチの返り線として使う例が示されています。
2．スイッチ「イ」は2灯を並列操作
2個のランプレセプタクルは同じ「イ」なので、接地側Nは両方へ直接送り、非接地側はスイッチを通った返り線を両方へ分岐します。A側の器具は実際に結線し、B右側は器具施工省略のため、指定長さのケーブル端を処理して残します。
3．コンセントは2口から1口へ送る
Bから2口コンセントへLとNを送り、2口コンセントから1口コンセントへ渡します。両方ともW側端子に白、反対側へ黒を結線します。コンセントはPL・スイッチの取付枠とは別で、2口コンセントと1口コンセントも別々の器具です。
器具の極性や心線の挿入状態は差込形コネクタ・器具の結線と欠陥対策で確認できます。
Aのリングスリーブは3接続
Aを通る全ての電線はAで接続箇所を設けます。令和8年度上期の公式解答例は、次の3組です。
| Aの接続点 | 接続する導体 | 刻印 |
|---|---|---|
| 接地側N | 電源2.0白＋A側器具1.6白＋A―Bの1.6白 | 小 |
| 非接地側L | 電源2.0黒＋A―Bの1.6黒 | 小 |
| イの返り | A―Bの1.6赤＋A側器具の1.6黒 | ○ |
3組とも小スリーブを使いますが、圧着マークは小・小・○です。「2.0mmが入るから○」のように見た目で決めず、太さと本数の組合せで判定します。圧着前にリングスリーブの組合せ表へ戻って照合してください。
Bの差込形コネクタは3接続
Bも通過する全ての電線をBで接続します。ジョイントは次の3組だけです。
- 接地側N：A―B白＋PL側白＋施工省略ランプ白＋コンセント白 → 4本用
- 非接地側L：A―B黒＋スイッチ・PL側黒＋コンセント黒 → 3本用
- イの返り：A―B赤＋スイッチ側赤＋施工省略ランプ黒 → 3本用
取付枠内では、Bから来た黒をスイッチの電源側へ入れ、同じ電位を黒のわたり線でPLへ送る結線例が示されています。PLのもう一端は白、スイッチの出力は赤です。公式解答はスイッチとPLの結線方法について、図以外にも正解となる方法があると注記しています。穴位置を暗記するのではなく、L・N・返り線の接続関係を確認します。
複線図と作業を7ステップで進める

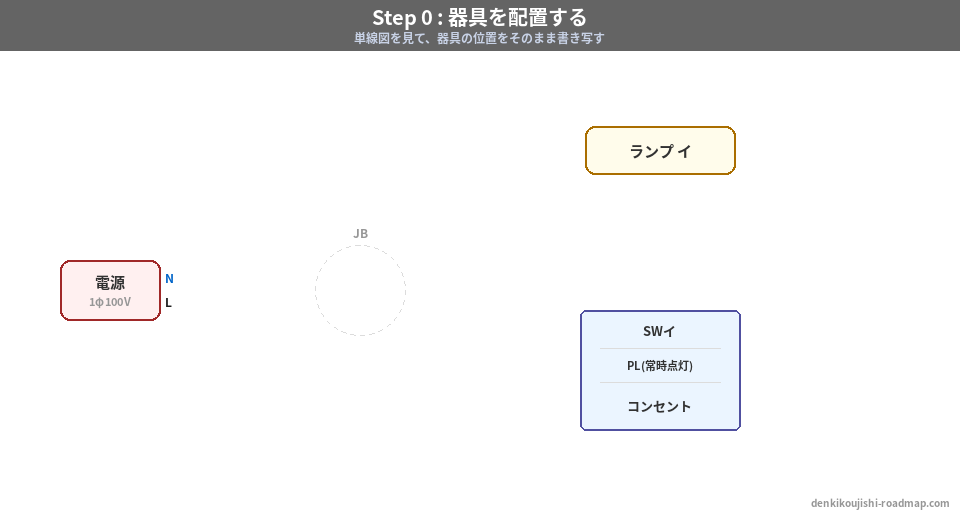

- 3系統に分ける：2灯のイ、常時点灯PL、常時給電コンセントを混ぜずに整理する。

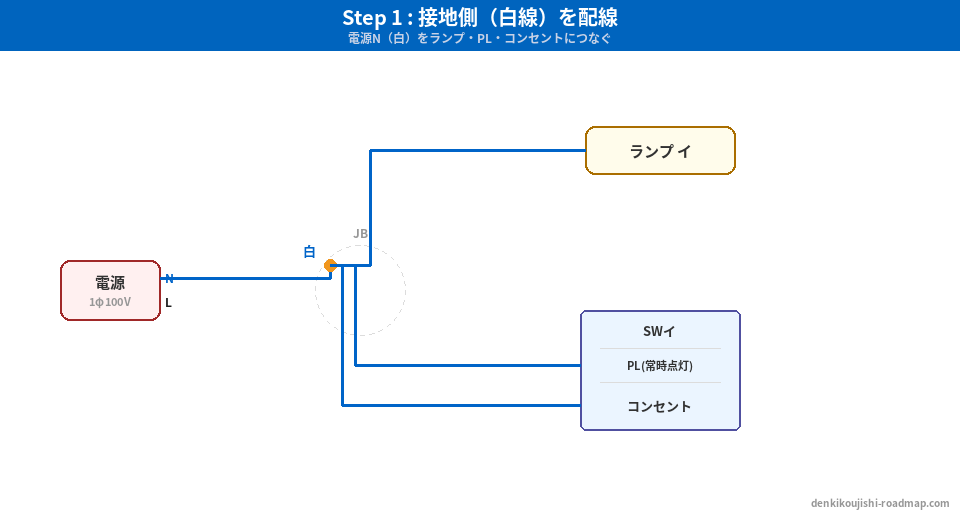

- 接地側Nを描く：電源白から2灯、PL、2口・1口コンセントへつなぐ。

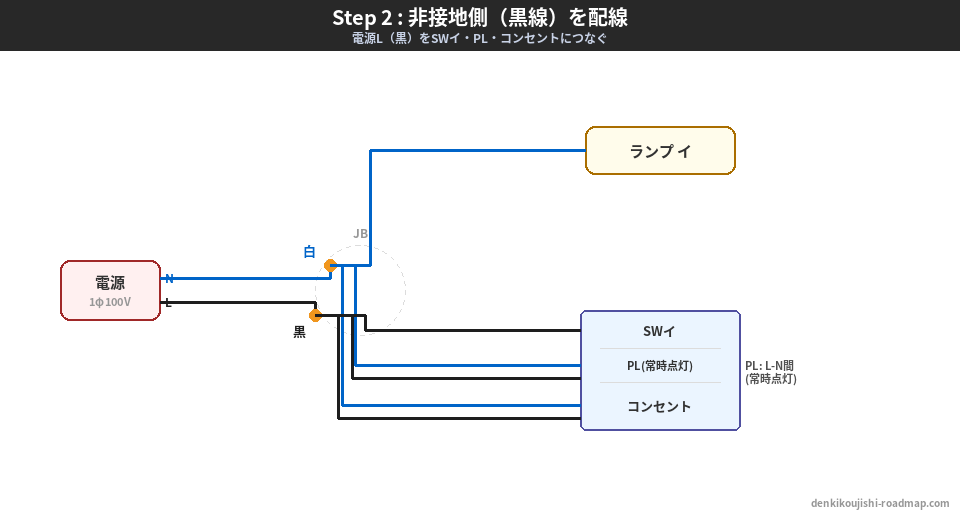

- 非接地側Lを描く：電源黒からスイッチ電源側、PL、コンセントへ分岐する。

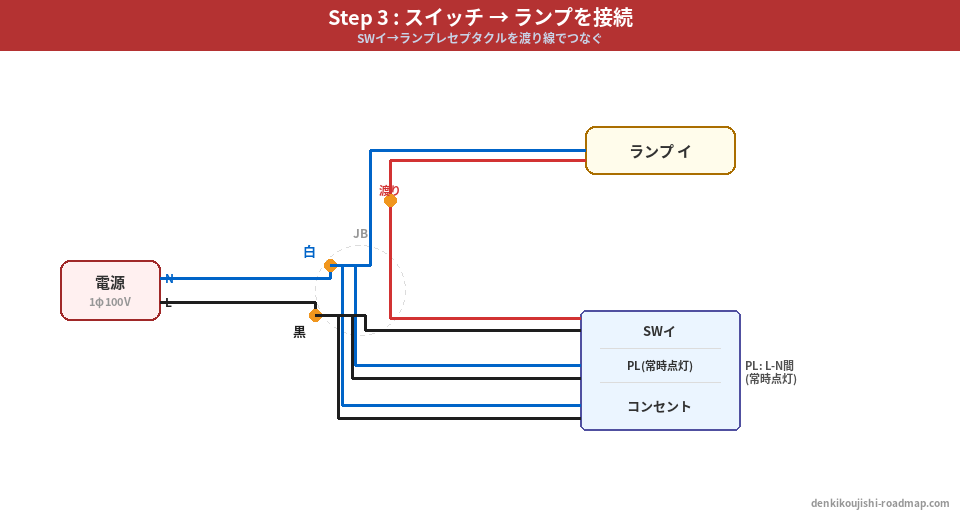

- 返り線を描く：スイッチ出力から2個の「イ」へ並列に戻す。
- ケーブルへ割り当てる：A―BとB―取付枠は3C、その他の枝は2Cへ収める。
- A/Bへ分割する：Aの3組はリングスリーブ、Bの3組は差込形コネクタへ割り当てる。
- 器具と全体を検算する：PLの常時点灯、W側白、受金ねじ部の白、施工省略、刻印と挿入を確認する。
複線図の共通手順は施工条件から接続点を決める7ステップ、本番40分の配分は技能試験の時間配分｜40分で欠陥を減らすで練習記録に合わせて調整できます。
No.2の完成前チェック
回路・器具
□ PLはL―Nへ常時接続
□ 1スイッチでイ2灯を操作
□ 取付枠はPL＋スイッチ
□ 2口から1口へ送り配線
A・B接続
□ Aは小・小・○
□ Bは4本用1・3本用2
□ コネクタの先端・下端を目視
□ 1本ずつ引いて抜けない
極性・仕上げ
□ レセプタクル受金側に白
□ コンセントW側に白
□ 施工省略端を条件どおり処理
□ 外装・被覆・心線に傷なし
作品全体へ公式の欠陥基準を当てるときは第二種技能試験の欠陥判断基準｜完成後5分の点検順を使い、毎回同じ順で点検します。
理解度チェック
問1：常時点灯PL
スイッチの入切に関係なくPLを点灯させる接続はどれですか。
ア．スイッチの両端 イ．返り線と接地側N
ウ．非接地側Lと接地側N エ．返り線だけ
問2：Aの圧着
Aの「イの返り」で、1.6mmを2本圧着します。公式解答例の刻印はどれですか。
ア．○ イ．小 ウ．中 エ．差込形コネクタ
問3：Bの接地側
Bで、A―B、PL、施工省略ランプ、コンセントの白4本を接続する材料はどれですか。
ア．2本用コネクタ2個 イ．3本用コネクタ
ウ．4本用コネクタ エ．リングスリーブ○
