この記事を読み終えると、候補問題No.8の配線図と施工条件から複線図を自分で描き、リモコンリレー代用の端子台の3組と、アウトレットボックスの中の5か所（4本が2か所・2本が3か所）の接続を決められるようになります。
結論：No.8は6極端子台で3台分のリモコンリレー主回路を施工する課題
令和8年度の候補問題No.8は、端子台のイ・ロ・ハ各2極をリモコンリレーの主回路側として使い、3本のVVF 1.6-2Cをアウトレットボックス内で電源と3負荷へ結線します。箱内は4本用差込形コネクタ2個と、リングスリーブ○3か所です。
この課題で先に理解したいのは、6極端子台そのものが時刻制御や照明操作を行う装置ではないことです。この記事では、令和8年度上期（2026年7月19日実施）No.8の公式問題・公式解答・材料表を基に、端子台の使う側、ケーブルの組、線色、4本接続、圧着刻印、アウトレットボックスまで順に整理します。
端子台は6極、壁スイッチもコンセントもない
令和8年度No.8に壁スイッチとコンセントはありません。端子台はイ・ロ・ハの3組、合計6極です。各組へVVF 1.6-2Cを1本ずつ結線し、イは引掛シーリング、ロはランプレセプタクル、ハは施工省略側の引掛シーリングへつながります。

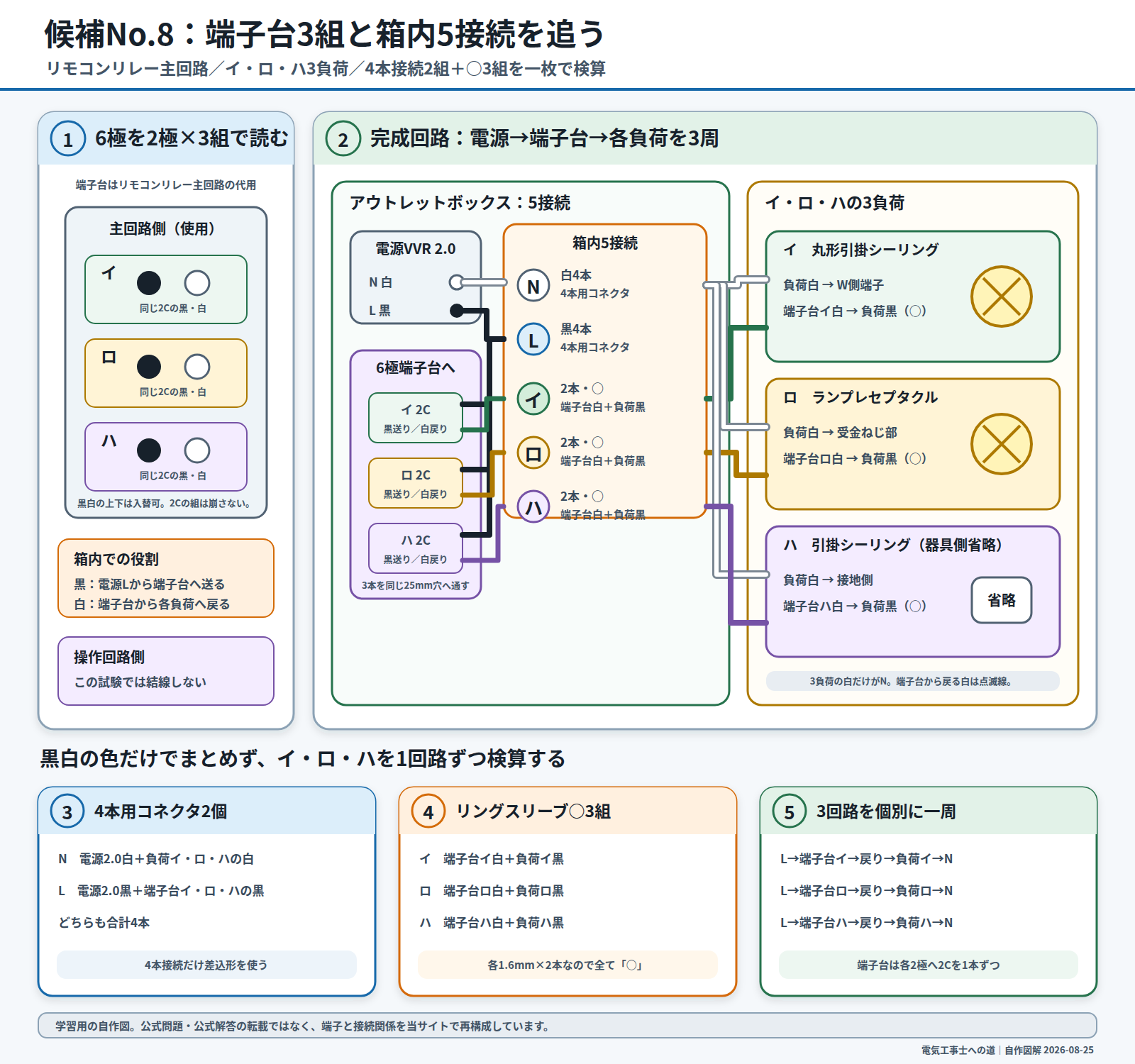

まず全体図で、器具と接続点の位置をつかむ
この図は令和8年度上期・2026年7月19日のNo.8を対象にしています。
全体の位置関係をつかんだら、拡大図で線と番号を追い、接続点ごとの内訳と照合してください。
ページ内で線を拡大して読む ／ 図だけを開く
保存・印刷用PDF（A4・1枚）
箱内①〜⑤と端子台イ・ロ・ハを照合します。①②は4本用コネクタ、③④⑤は端子台から戻る線と各負荷をつなぐ接続です。
灰色は白の心線を見やすく描いたものです。橙・紫・緑はイ・ロ・ハの戻り線を追う表示で、被覆色の指定ではありません。この図の緑は接地線を意味しません。 黒丸がない交差は接続しません。
施工条件の解説と公式問題・解答で、使用する心線と器具を確認できます。
別年度・下期・別の施工条件にはそのまま適用しません。
No.8の器具と電線を正しく対応させる
電源はVVR 2.0-2Cでアウトレットボックスへ入り、3負荷と端子台へ分岐します。負荷イとロは器具まで施工し、負荷ハは図記号側が施工省略です。ただし、ハへ向かうケーブルと箱内接続は施工します。
| 系統 | 端子台から先の負荷 | 試験での施工 |
|---|---|---|
| イ | 丸形引掛シーリング | 器具・端子台・箱内接続を施工 |
| ロ | ランプレセプタクル | 器具・端子台・箱内接続を施工 |
| ハ | 引掛シーリング（図記号側） | 器具側は省略、ケーブルと箱内接続は施工 |
電源だけがVVR 2.0-2Cで、端子台3本と負荷3本はVVF 1.6-2Cです。ケーブル種別を見分ける要点は電線・ケーブルの種類と用途、材料表から本数を整理する方法は技能試験の材料の拾い出しで復習できます。
箱の中の5か所と、端子台の3組を対応させる複線図
図1は、令和8年度上期のNo.8を完成させたときの複線図です。公式の配線図と施工条件から、接続点に番号を振って描き直しました。アウトレットボックスの中の接続は①〜⑤の5か所です。
図1 候補問題No.8の複線図（令和8年度上期の施工条件）
灰色＝白の電線（接地側）、黒＝黒の電線（電源から端子台まで）、橙・紫・緑＝端子台から負荷へ戻る線（イ・ロ・ハ）。線が交わっていても、黒丸の無い所はつながっていません。
橙・紫・緑はイ・ロ・ハの戻り線を追う表示で、被覆色の指定ではありません。この図の緑は接地線を意味しません。 線の交差は黒丸がある箇所だけ接続します。
スマートフォンでは図を横にスクロールできます。
図1の①は接地側です。電源の白に、引掛シーリング「イ」・ランプレセプタクル「ロ」・施工省略側「ハ」の白が集まり、4本になります。図1の②は非接地側で、電源の黒を端子台のイ・ロ・ハへ1本ずつ送ります。こちらも4本です。
図1の③④⑤は、端子台を通って戻ってきた線です。③は引掛シーリング「イ」の黒、④はランプレセプタクル「ロ」の黒、⑤は施工省略側「ハ」の黒と、1組ずつ結びます。端子台の各組には、同じVVF 1.6-2Cの黒と白を入れます。公式解答の注記のとおり、各組の黒と白が上下で入れ替わっていても欠陥ではありませんが、別々のケーブルから1本ずつ混ぜてはいけません。
図2 アウトレットボックスの5か所と端子台：集まる電線と接続材料
番号は図1と同じです。施工条件は「4本の接続箇所は差込形コネクタ、その他はリングスリーブ」です。
アウトレットボックス5か所
①接地側（4本）
電源 白 2.0mmイ 白 1.6mmロ 白 1.6mmハ 白 1.6mm→ 4本用コネクタ
②非接地側（4本）
電源 黒 2.0mm端子台イへ 黒端子台ロへ 黒端子台ハへ 黒→ 4本用コネクタ
③イへ戻る線
端子台イから 白の心線 1.6mmイ 黒 1.6mm→ 刻印 ○
④ロへ戻る線
端子台ロから 白の心線 1.6mmロ 黒 1.6mm→ 刻印 ○
⑤ハへ戻る線
端子台ハから 白の心線 1.6mmハ 黒 1.6mm→ 刻印 ○
4本用の差込形コネクタが2個、リングスリーブが3か所で、刻印はどれも「○」です。
図2は、図1の接続を「何が何本集まるか」で並べ直したものです。4本が集まる図2の①②が差込形コネクタ、2本ずつの③④⑤がリングスリーブです。③④⑤は1.6mmが2本なので、刻印はどれも「○」になります。
図3 イ・ロ・ハの3つの回路を、黒から白まで一周して確かめる
番号は図1の接続点です。3つの回路とも、②から端子台へ行き、戻ってから負荷へ向かいます。
イ（丸形の引掛シーリング）
電源 黒→②→端子台 イ→③→引掛シーリング→①→電源 白
ロ（ランプレセプタクル）
電源 黒→②→端子台 ロ→④→レセプタクル→①→電源 白
ハ（施工省略）
電源 黒→②→端子台 ハ→⑤→ハへ→①→電源 白
結線が終わったら、図3の順に指でたどります。L→端子台→戻り→各負荷→Nを、イ・ロ・ハごとに一周します。
6極端子台はイ・ロ・ハの2極ずつ
支給される端子台は6極で、図2の表示に従い、上からイ・ロ・ハのリモコンリレーに対応する2極ずつとして扱います。実物のリモコンリレーには操作回路側と主回路側がありますが、この試験では端子台の主回路側に相当する端子へ電線を結線します。操作回路側に相当する端子へは結線しません。
端子番号ではなく「1リレーにつき2Cを1本」で管理する
イの2極 ← イ用VVF 1.6-2Cの黒・白
ロの2極 ← ロ用VVF 1.6-2Cの黒・白
ハの2極 ← ハ用VVF 1.6-2Cの黒・白
別々のケーブルから1本ずつ取り出して同じ組へ入れない
施工条件は「各リモコンリレーへの配線には1本の2心ケーブルを使用」と指定しています。同じ2Cの黒白を一組の端子へ入れることが重要です。公式解答の注記では、各リモコンリレーで黒と白の上下が入れ替わっていても欠陥とはしないとされています。ただし、箱内では黒を電源非接地側の4本接続、白を各負荷黒への点滅線として扱う役割は崩しません。
箱内は4本接続2組と2本接続3組
アウトレットボックスを通る電線には全て接続箇所を設けます。接地側と非接地側の各4本は差込形コネクタ、端子台から戻る3本の点滅線は対応する負荷黒とリングスリーブで接続します。
| 箱内の接続 | 接続する導体 | 接続材料 |
|---|---|---|
| 接地側 | 電源VVR 2.0白＋負荷イ白＋負荷ロ白＋負荷ハ白 | 4本用差込形コネクタ |
| 非接地側 | 電源VVR 2.0黒＋端子台イ黒＋端子台ロ黒＋端子台ハ黒 | 4本用差込形コネクタ |
| イの点滅線 | 端子台イ白＋引掛シーリングイ黒 | 小スリーブ・○刻印 |
| ロの点滅線 | 端子台ロ白＋ランプレセプタクルロ黒 | 小スリーブ・○刻印 |
| ハの点滅線 | 端子台ハ白＋施工省略側ハ黒 | 小スリーブ・○刻印 |
使用数は4本用差込形コネクタ2個・リングスリーブ○3か所です。材料表の小スリーブ5個には予備品が含まれます。点滅線3組は全て1.6mm2本なので、スリーブの呼びは小でも圧着マークは「○」です。2.0mmを含む4本接続は施工条件どおり差込形コネクタを使うため、ここでは圧着マークを考えません。
リングスリーブの「呼び」と「刻印」を分ける考え方はリングスリーブの圧着｜電線本数・刻印・欠陥対策、4本挿入後の目視確認は差込形コネクタ・配線器具の施工を参照してください。
器具の白線と点滅線の白線を混同しない
白線は常に接地側とは限りません。この課題では、電源から3負荷へ直接向かう白は接地側ですが、端子台から箱へ戻る白はリモコンリレー通過後を表す点滅線です。
- 丸形引掛シーリング（イ）：W表示側に負荷イの白、残る端子に黒
- ランプレセプタクル（ロ）：受金ねじ部に負荷ロの白、中心接点側に黒
- 施工省略側（ハ）：白を接地側4本接続、黒を端子台ハ白との○接続へ入れる
- 端子台側：黒は非接地側4本接続、白は対応する負荷黒との○接続
「白だから全部まとめる」と判断すると、端子台側の白3本まで接地側へ入れて誤結線になります。複線図では、色を塗る前に「接地側」「リレーへの送り」「リレーからの戻り」を役割名で書くと取り違えを減らせます。基本手順は複線図の書き方｜接地側・非接地側・点滅線にまとめています。
アウトレットボックスは打抜き済み5穴を全て使う
材料表は、アウトレットボックスの19mm穴2個と25mm穴3個、対応するゴムブッシングを示しています。施工条件どおり、打抜き済みの5穴だけを全て使用します。
- 電源VVR 2.0-2C
- 端子台へ行くVVF 1.6-2C×3（同じ穴へまとめる箇所）
- 負荷イへ行くVVF 1.6-2C
- 負荷ロへ行くVVF 1.6-2C
- 施工省略の負荷ハへ行くVVF 1.6-2C
穴径に合うブッシングを付け、外装を箱内へ入れます。3本を同じ穴へ通す箇所は、先に3本をそろえてブッシングへ通すと外装を傷めにくくなります。打抜き穴を余らせる、追加で穴を抜く、ブッシングを付けない、ケーブルを指定と異なる穴へ無理に詰める施工は避けます。
端子台の3組と箱内5接続を描く順番
まず公式No.8の問題用紙の配線図と施工条件だけを見て、紙に複線図を描いてみます。
下の手順で描いたら、全体図 → 箱内の5接続 ／ 端子台の3組 → 回路の検算の順に照合してください。
自己チェックでは先に考えてから解答を開き、復習リンクで該当箇所へ戻れます。
自動採点はありません。実物での練習も電源へは接続しないでください。
- 器具と記号を照合する：端子台をイ・ロ・ハの3組、負荷を引掛シーリング・ランプレセプタクル・省略側に対応させる。
- 接地側を描く：電源白からイ・ロ・ハの負荷白へ4本接続を作る。
- 非接地側を描く：電源黒から端子台イ・ロ・ハの黒へ4本接続を作る。
- 3本の戻りを描く：端子台イ・ロ・ハの白を、対応する負荷黒へ1組ずつ接続する。
- 端子台の組を確認する：各リレーの2極へ同じVVF 1.6-2Cの黒白を入れる。
- 接続材料を割り当てる：4本接続2組は差込形、1.6mm2本接続3組は小スリーブ○にする。
- 5穴へケーブルを通す：19mm×2・25mm×3のブッシングと全ケーブルを照合する。
- 器具と接続を点検する：W・受金の白、端子ねじ、差込深さ、○刻印、外装位置、寸法を確認する。
輪づくりやねじ端子の外装・心線処理はケーブルの剥ぎ取り・輪づくり、完成後の判定順は技能試験の欠陥判断基準で確認してください。
端子台と箱内接続の見直し
端子台
□ イ・ロ・ハ各2極
□ 1組につき2Cを1本
□ 主回路側へ結線
□ ねじ緩み・心線露出なし
箱内接続
□ 4本用コネクタ2個
□ 小スリーブ○3か所
□ 白4本は3負荷の接地側
□ 戻り白と負荷黒を対応
器具・箱
□ Wと受金ねじ部に白
□ 打抜き5穴を全使用
□ ブッシング19×2・25×3
□ VVR電源とVVFを識別
誤結線がないことを最優先に、次に器具の極性、端子ねじ、接続、外装、寸法を確認します。作業時間の配分は技能試験の時間配分｜40分で欠陥を減らすを参考に、端子台と3か所の圧着へ多めに点検時間を残してください。
自己チェック｜端子台の組・4本の接続・白の役目
問1：端子台へのケーブル
令和8年度上期No.8で、端子台のイ・ロ・ハ各組へ配線する正しい方法はどれですか。
ア．各組へVVF 1.6-2Cを1本ずつ使う イ．3Cを1本だけ使う
ウ．各組へ電源VVRを直接入れる エ．異なる2Cから1本ずつ組み合わせる
解答と理由を確認する
正解：ア
各リモコンリレーに対し、同じVVF 1.6-2Cの黒白を1組として端子台の対応する2極へ結線します。別ケーブルの心線を混ぜません。
問2：箱内の接続材料
アウトレットボックス内で使う接続材料の組合せはどれですか。
ア．4本用差込形2個・小スリーブ○3か所 イ．2本用差込形5個
ウ．小スリーブ小刻印5か所 エ．4本用差込形1個だけ
解答と理由を確認する
正解：ア
接地側4本と非接地側4本は4本用コネクタ2個、端子台の戻り白と各負荷黒の1.6mm2本接続は小スリーブで3組、圧着マークは全て○です。
問3：白線の役割
端子台からアウトレットボックスへ戻るイ・ロ・ハの白線は、どこへ接続しますか。
ア．全て接地側4本接続 イ．それぞれ対応する負荷の黒
ウ．全て電源黒 エ．それぞれ対応する負荷の白
解答と理由を確認する
正解：イ
端子台側の白は点滅線です。イ・ロ・ハそれぞれの負荷黒と○接続します。負荷側の白3本だけが電源白と4本用コネクタで接地側になります。
問4：非接地側の4本
アウトレットボックスの非接地側の4本用コネクタ（図1の②）に入れる電線の組合せはどれですか。
ア．電源の黒と、端子台のイ・ロ・ハへ行く黒
イ．電源の黒と、負荷イ・ロ・ハの黒
ウ．電源の白と、負荷イ・ロ・ハの白
エ．端子台のイ・ロ・ハから戻る白の心線と、電源の黒
解答と理由を確認する
正解：ア
施工条件は、電源からリモコンリレーまでの非接地側に黒を使うよう指定しています。図1の②から出る黒は、3本とも端子台へ行きます。負荷イ・ロ・ハの黒は、端子台から戻ってきた線（図1の③④⑤）とリングスリーブで結ぶので、②には入りません。
問5：引掛シーリングのW側
丸形の引掛シーリング「イ」の、W表示のある端子へ結ぶ電線はどれですか。
ア．箱の接地側の4本用コネクタ（図1の①）から来る白
イ．端子台のイから戻ってくる白の心線
ウ．ランプレセプタクル「ロ」から渡した白
エ．白であれば、どの線でもよい
解答と理由を確認する
正解：ア
施工条件は、引掛シーリングローゼットの接地側極端子（Wと表示）に白を結ぶよう指定しています。この白は、図1の①で電源の白とつながる接地側です。端子台から戻ってくる白の心線は、リレーを通ったあとの線なので、引掛シーリングの黒と結びます。同じ白でも役目が違います。
問6：端子台の黒と白の上下
端子台のイの2極へ、イ用の2心ケーブルの黒と白を、公式解答の図と上下逆に結線しました。公式解答の扱いはどれですか。
ア．欠陥になる
イ．施工条件どおりに配線されていれば、欠陥としない
ウ．黒を上の端子にしたときだけ正解になる
エ．端子台に白を結んだ時点で誤りになる
解答と理由を確認する
正解：イ
公式解答は、施工条件どおりに配線されていれば、各リモコンリレーへの結線は黒と白が上下入れ替わっていても欠陥としない、と注記しています。守るのは、1つの組に同じ2心ケーブルの2本を入れることと、箱の中で戻りの線を対応する負荷へつなぐことです。
