この記事を読み終えると、候補問題No.13の配線図と施工条件から複線図を自分で描き、A(リングスリーブ)の3か所、B(差込形コネクタ)の3か所、端子台の端子1・2・3へ入れる電線を、回路ごとに言い分けられるようになります。
結論:No.13はA・B・端子台を別々に整理する
令和8年度の候補問題No.13は、Aをリングスリーブ、Bを差込形コネクタで接続し、3極端子台で自動点滅器を代用する課題です。A―B間はVVF 1.6-3Cです。端子台―屋外灯間はVVR 1.6-2Cです。接地極付コンセントのE端子には緑色E1.6を結線します。
令和8年度上期の公式問題では、ジョイント部はA・Bの2か所で、端子台から屋外灯まではVVR 1.6-2Cを使います。候補図だけでは接続方法やケーブルの種類まで決まらないので、この記事では2026年7月19日の実問題・材料表・公式解答を基準に完成形を組み立てます。
A:リングスリーブ
小刻印2か所
○刻印1か所
B:差込形コネクタ
4本用・3本用・2本用
各1個
端子台:自動点滅器
1=L、2=N
3=屋外灯への出力

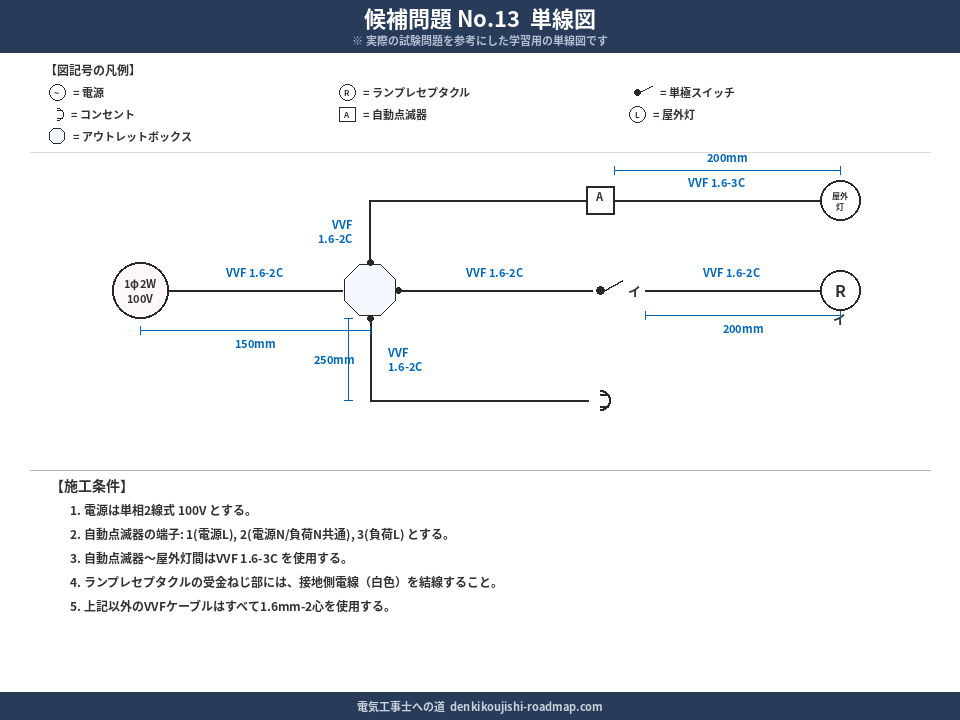

まず全体図で、器具と接続点の位置をつかむ
この図は令和8年度上期・2026年7月19日のNo.13を対象にしています。
全体の位置関係をつかんだら、拡大図で線と番号を追い、接続点ごとの内訳と照合してください。
ページ内で線を拡大して読む / 図だけを開く
保存・印刷用PDF(A4・1枚)
A①〜③は圧着、B④〜⑥はコネクタです。端子1の黒、端子2の白2本、端子3から屋外灯へ向かう線を分けて追います。
灰色は白の心線を見やすく描いたものです。赤・青緑は点滅線を追う表示で、被覆色の指定ではありません。端子3から屋外灯へ向かう青緑の線は実際には黒の心線です。緑は接地線です。 黒丸がない交差は接続しません。
施工条件の解説と公式問題・解答で、使用する心線と器具を確認できます。
別年度・下期・別の施工条件にはそのまま適用しません。
令和8年度No.13の完成形
まず、図の記号と施工する器具を対応させます。イは片切スイッチでランプレセプタクルを点滅し、ロは自動点滅器で制御する屋外灯です。屋外灯、接地極ED、VVF用ジョイントボックス、スイッチボックスは指定どおり施工を省略します。
| 場所 | 使う材料・器具 | 判断の要点 |
|---|---|---|
| A | リングスリーブ | 電源、スイッチイ、A―B間3Cを接続 |
| B | 差込形コネクタ | ランプレセプタクル、接地極付コンセント、端子台への送りを接続 |
| 端子台 | 3極端子台 | 自動点滅器の内部結線を端子1・2・3で再現 |
| コンセント | 接地極付コンセント+取付枠 | W側に白、非接地側に黒、E端子に緑 |
端子台の番号は語呂だけで暗記せず、公式問題の内部結線図を確認します。端子1は電源L、端子2はCdS回路の電源N、端子3は暗くなったときに端子1と導通する出力です。したがって屋外灯は、端子2側の白と端子3側の黒の間に接続します。
A・Bの6か所と、端子台の3つのねじを番号で追う

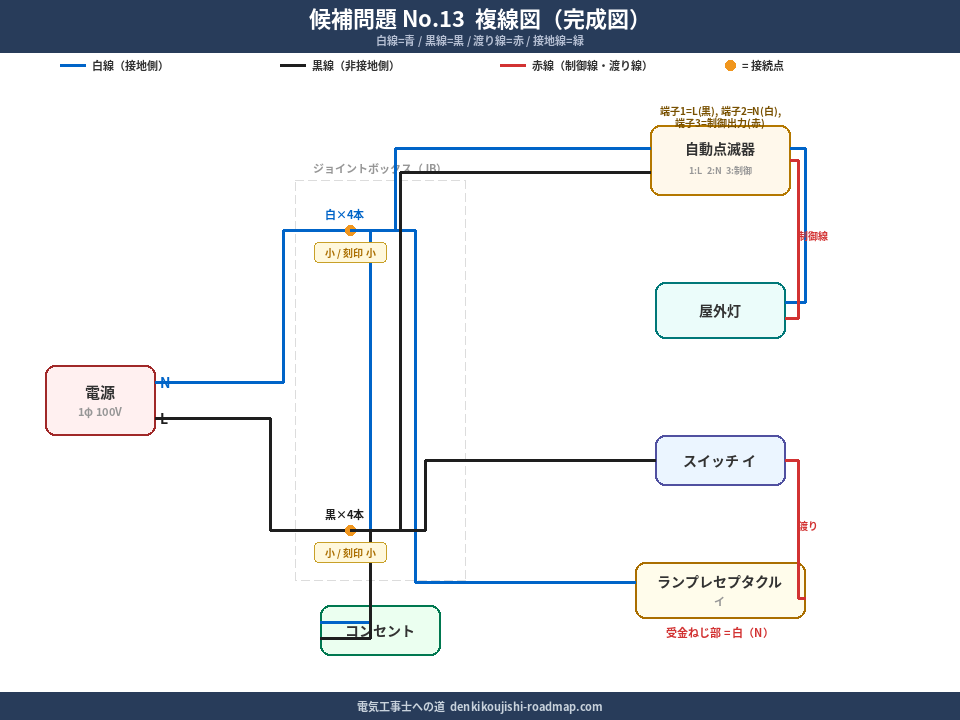

図1は、令和8年度上期のNo.13を完成させたときの複線図です。公式の配線図と施工条件から、接続点に番号を振って描き直しました。①〜③がA(リングスリーブ)の3か所、④〜⑥がB(差込形コネクタ)の3か所です。
図1 候補問題No.13の複線図(令和8年度上期の施工条件)
A=リングスリーブ、B=差込形コネクタ。灰色=白の電線(接地側)、黒=黒の電線(非接地側)、赤=スイッチ「イ」を通った線、青緑=自動点滅器を通った線、緑=接地線。線が交わっていても、黒丸の無い所はつながっていません。
赤・青緑は点滅線を追う表示で、被覆色の指定ではありません。端子3から屋外灯へ向かう青緑の線は実際には黒の心線です。緑は接地線です。 線の交差は黒丸がある箇所だけ接続します。
スマートフォンでは図を横にスクロールできます。
電源が入るAから見ます。図1の①は非接地側で、電源の黒がスイッチ「イ」とBの2方向へ分かれます。図1の②は接地側で、電源の白をBへ送るだけです。スイッチ「イ」を通った線は、図1の③でA―B間の赤に乗り換えます。
Bでは、図1の④で黒がコンセントと端子台の端子1へ分かれ、図1の⑤で白がランプレセプタクル・コンセント・端子台の端子2へ分かれます。図1の⑥は、Aから来た赤とランプレセプタクルの黒です。端子台から屋外灯へは、端子2の白と端子3の黒をVVR 1.6-2Cで送ります。

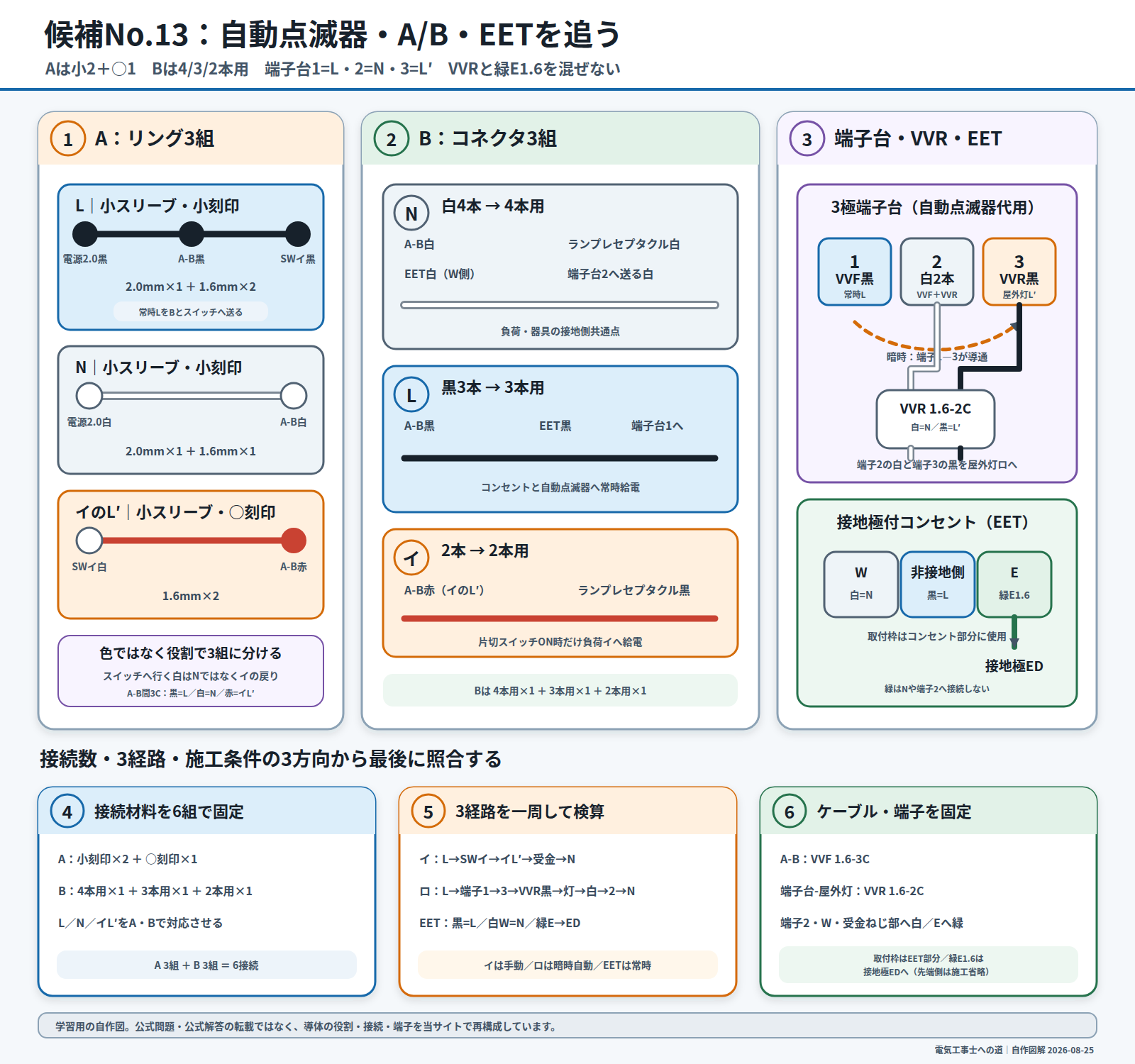

図2 AとBの接続点6か所:集まる電線と接続材料
番号は図1と同じです。No.9・No.12とは逆で、電源の入るAがリングスリーブ、Bが差込形コネクタです。
A(リングスリーブ)3か所
①非接地側
電源 黒 2.0mmA―B間 黒 1.6mmスイッチ イ 黒 1.6mm→ 刻印 小
②接地側
電源 白 2.0mmA―B間 白 1.6mm→ 刻印 小
③イを通った線
スイッチ イから 白の心線 1.6mmA―B間 赤 1.6mm→ 刻印 ○
刻印は「小」が2か所、「○」が1か所。スリーブは3個とも小です。
図2は、図1の黒丸6か所を「何が何本集まるか」で並べ直したものです。Aは3か所とも小スリーブで、2.0mmが入る図2の①②が刻印「小」、1.6mmが2本の③が「○」。Bは4本用・3本用・2本用が1個ずつです。
図3 イ・ロ・コンセント・接地線を別々にたどる
番号は図1の接続点です。屋外灯「ロ」の回路だけが、端子台を通ります。
イ:ランプレセプタクル
電源 黒→A①→スイッチ イ→A③→B⑥→レセプタクル→B⑤→A②→電源 白
ロ:屋外灯(自動点滅器)
電源 黒→A①→B④→端子1→暗いとき導通→端子3→屋外灯→端子2→B⑤→A②→電源 白
コンセント(常時給電)
電源 黒→A①→B④→コンセント→B⑤→A②→電源 白
接地線
コンセントの接地端子→緑 E1.6→接地極(施工省略)
結線が終わったら、図3の順に指でたどります。屋外灯「ロ」の回路が、端子1→端子3→屋外灯→端子2の順になっていれば、端子台の白と黒を取り違えていません。
ケーブルと指定寸法を先に確認する
切断前に、ケーブルの種類と行き先を配線図へ書き込みます。特にA―B間のVVF 3Cと端子台―屋外灯間のVVR 2Cを取り違えないことが重要です。
| 区間 | 電線・ケーブル | 指定寸法 |
|---|---|---|
| 電源―A | 青色シース VVF 2.0-2C | 150mm |
| A―スイッチイ | VVF 1.6-2C | 150mm |
| A―B | VVF 1.6-3C | 150mm |
| B―ランプレセプタクル | VVF 1.6-2C | 150mm |
| B―接地極付コンセント | VVF 1.6-2C | 150mm |
| B―端子台 | VVF 1.6-2C | 200mm |
| 端子台―屋外灯ロ | VVR 1.6-2C | 200mm |
| コンセントE―接地極ED | 緑色 E1.6 | 100mm |
配線図の寸法は器具・接続点の中心間です。50%以下は欠陥になるため、再加工できる余裕を見ながら切断します。材料の数え方は材料の拾い出し|配線図から必要な材料を数える方法、VVRの扱いはケーブルの剥ぎ取り・輪づくりで確認できます。
Aは小2か所・○1か所で圧着する
Aでは、電源、スイッチイ、A―B間の3心を電気的な役割で3グループに分けます。A部分は施工条件により、全てリングスリーブで接続します。
| 接続点 | 接続する導体 | スリーブ・刻印 |
|---|---|---|
| L | 電源2.0黒+A―B間黒+スイッチイ黒 | 小スリーブ・小刻印 |
| N | 電源2.0白+A―B間白 | 小スリーブ・小刻印 |
| イのL′ | スイッチイ白+A―B間赤 | 小スリーブ・○刻印 |
合計は小刻印2か所・○刻印1か所です。スイッチへ向かう白は接地側ではなく、スイッチ後の戻り線です。白だからNとまとめるのではなく、導体の機能で接続点を決めます。組合せの根拠はリングスリーブの圧着|電線本数・刻印・欠陥対策を参照してください。
Bは4本用・3本用・2本用を1個ずつ使う
Bには、A―B間3C、ランプレセプタクル、接地極付コンセント、端子台へ向かうVVF 2Cが集まります。B部分は施工条件どおり、差込形コネクタで3接続を作ります。
| 接続点 | 接続する導体 | コネクタ |
|---|---|---|
| N | A―B間白+ランプレセプタクル白+コンセント白+端子台2へ向かう白 | 4本用 |
| L | A―B間黒+コンセント黒+端子台1へ向かう黒 | 3本用 |
| イのL′ | A―B間赤+ランプレセプタクル黒 | 2本用 |
完成形は4本用1個・3本用1個・2本用1個です。心線は先端から見えて、下端から見えない位置まで挿入します。接続をやり直すときは、試験監督員へ新しいコネクタの追加支給を申し出ます。接続の確認方法は差込形コネクタと器具の取付けで復習できます。
端子台は1に黒、2に白2本、3に黒
Bから端子台へはVVF 1.6-2C、端子台から屋外灯へはVVR 1.6-2Cを使います。施工条件は端子2への白線を指定しているため、VVR白を端子2、VVR黒を端子3へ結線します。
| 端子 | 結線 | 役割 |
|---|---|---|
| 1 | Bから来るVVF黒 | 自動点滅器へ常時Lを供給 |
| 2 | Bから来るVVF白+屋外灯へ行くVVR白 | 自動点滅器と屋外灯のN |
| 3 | 屋外灯へ行くVVR黒 | 暗くなったときに端子1と導通するL′ |
施工条件が白色を指定しているのは端子2です。端子台では心線をねじで確実に締め、軽く引いて外れないこと、低圧側の端から心線が5mm以上露出していないこと、絶縁被覆を締め付けていないことを確認します。
接地極付コンセントはW・E・取付枠を確認する
No.13のコンセントは通常の2極コンセントではなく、接地極付コンセントです。Bから来る白をW側、黒を非接地側へ差し込み、緑色E1.6をE端子へ結線します。緑線の先は接地極EDへ向かいますが、その部分は施工省略です。
- 白:W表示のある接地側極端子
- 黒:非接地側極端子
- 緑色E1.6:接地端子E
- 取付枠:コンセント部分に使用
緑線をB内の白線へ接続したり、端子台の端子2へ入れたりしません。接地線は電源Nとは別の導体です。接地の役割は接地工事(アース)|A種〜D種の違いで確認できます。

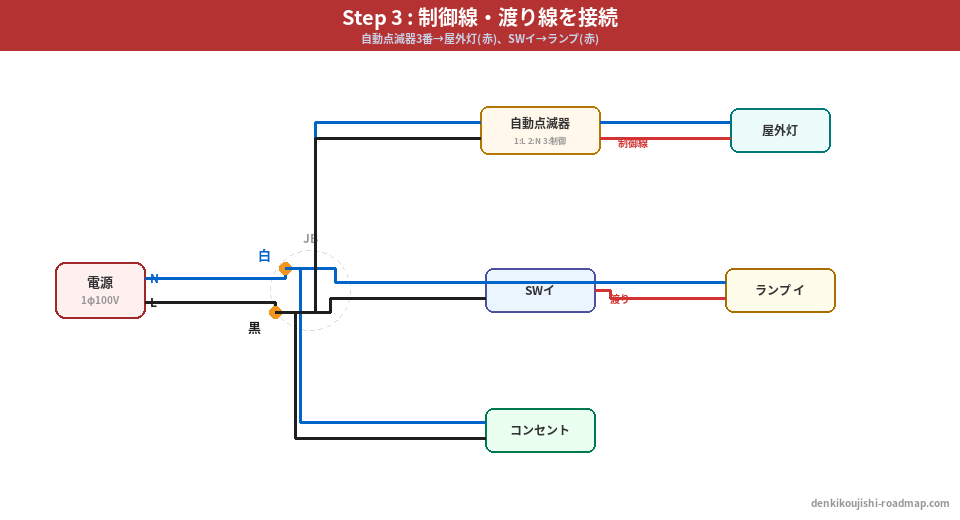

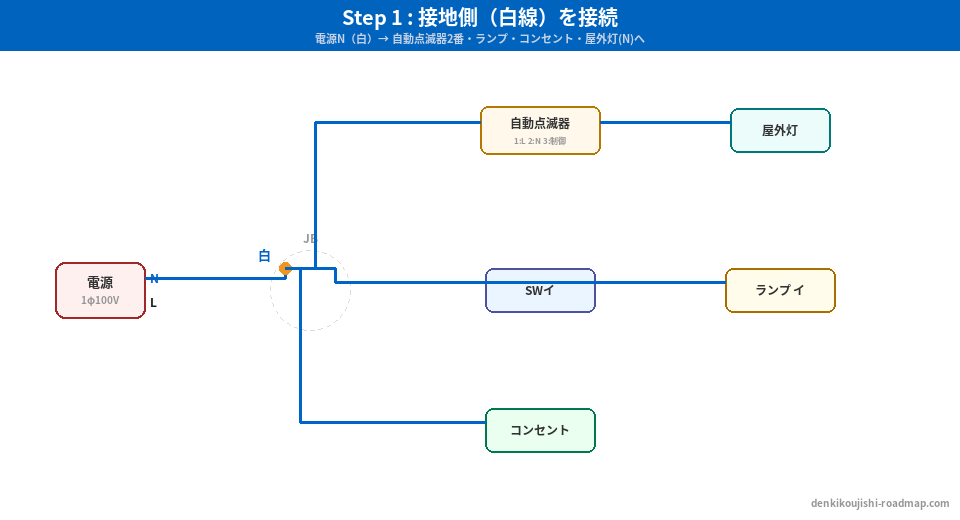

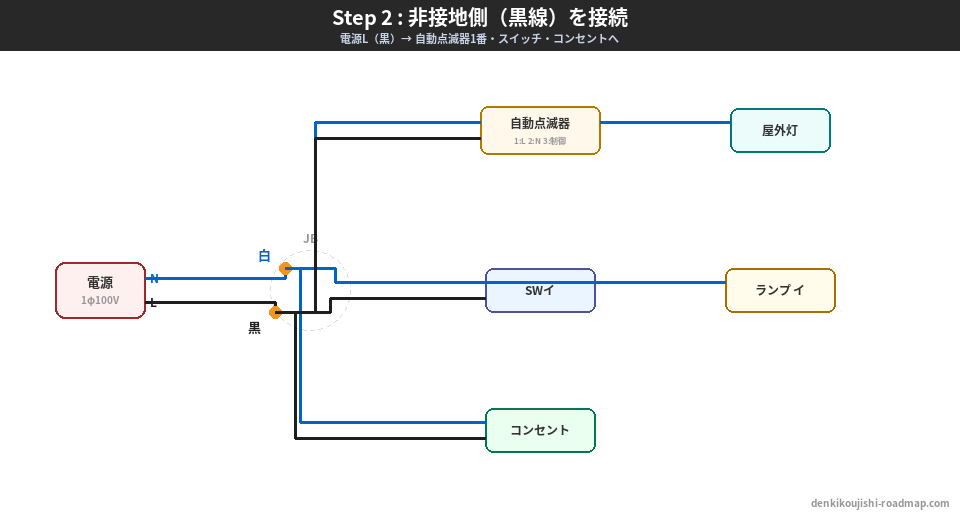

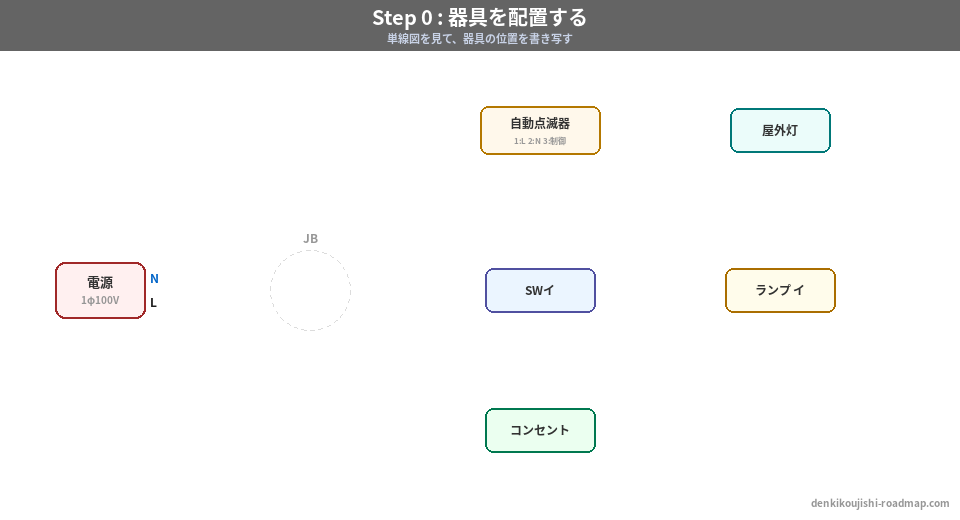

複線図から完成までの9ステップ
まず公式No.13の問題用紙の配線図と施工条件だけを見て、紙に複線図を描いてみます。
下の手順で描いたら、全体図 → Aの接続 / Bの接続 → 回路の検算の順に照合してください。
自己チェックでは先に考えてから解答を開き、復習リンクで該当箇所へ戻れます。
自動採点はありません。実物での練習も電源へは接続しないでください。
- 器具記号を対応させる:イはランプレセプタクル、ロは屋外灯と確認する。
- ケーブルを区別する:A―BはVVF 3C、端子台―屋外灯はVVR 2Cと書く。
- Nを描く:電源白からBへ送り、ランプレセプタクル、コンセントW、端子2、屋外灯へつなぐ。
- Lを描く:電源黒からスイッチイ、コンセント、端子1へ送る。
- 戻り線を描く:スイッチイからランプレセプタクル、自動点滅器の端子3から屋外灯へつなぐ。
- 接地線を描く:コンセントEから緑色E1.6でEDへ送る。
- Aを圧着する:小2か所・○1か所を複線図と照合する。
- Bを差し込む:4本用・3本用・2本用を各1個使う。
- 端子と器具を点検する:1・2・3、W・E、受金ねじ部、取付枠、寸法を確認する。
複線図を作る共通手順は複線図の基本ルールと書き方、点検時間を確保する進め方は技能試験の時間配分|40分で欠陥を減らすで確認できます。
VVRと端子2の白を最後に確かめる
回路・色別
□ A―BはVVF 3C
□ 端子台―屋外灯はVVR 2C
□ 端子2に白
□ E端子に緑
接続
□ Aは小2・○1
□ Bは4本用・3本用・2本用
□ 端子ねじを確実に締付け
□ 心線の露出を確認
器具・寸法
□ 受金ねじ部に白
□ コンセントWに白
□ 取付枠はコンセント部分
□ 150/200/100mmを照合
回路が動く形でも、施工条件と異なる色、接続方法、器具位置なら欠陥です。最終点検では技能試験の欠陥判断基準を上から順に使ってください。
自己チェック|A・Bの接続と屋外灯へ送る2本
問1:A部分の接続
令和8年度上期No.13のA部分で必要な圧着刻印はどれですか。
ア.中1・小2 イ.小2・○1
ウ.小1・○2 エ.○3
問2:B部分の接続
B部分で使う差込形コネクタの組合せはどれですか。
ア.2本用3個 イ.3本用3個
ウ.4本用1個・3本用1個・2本用1個 エ.4本用2個・2本用1個
問3:端子台と屋外灯
公式概念図どおりにVVRを結線するとき、屋外灯へ送る2本の組合せはどれですか。
ア.端子1の黒と端子2の白 イ.端子1の黒と端子3の白
ウ.端子2の白と端子3の黒 エ.端子1の白と端子3の黒
問4:緑の接地線をつなぐ場所
緑色のE1.6をつなぐ場所はどこですか。図1で確かめてください。
ア.Bの接地側(白が集まる4本用コネクタ)
イ.端子台の端子2
ウ.接地極付コンセントの接地端子
エ.Aの接地側のリングスリーブ
解答と理由を確認する
正解:ウ
緑の接地線は、接地極付コンセントの接地端子から、接地極へ向かう線です(接地極の側は施工省略)。電源の接地側(白)とは別の線なので、A・Bの白の束にも、端子台の端子2にも入れません。
問5:スイッチ「イ」から戻る白の心線
Aで、スイッチ「イ」から戻ってくる白の心線と圧着する電線と、刻印の組合せはどれですか。
ア.電源の白と圧着し、刻印は小
イ.A―B間の赤と圧着し、刻印は○
ウ.A―B間の白と圧着し、刻印は○
エ.A―B間の黒と圧着し、刻印は小
解答と理由を確認する
正解:イ
スイッチから戻る線は、白の心線でも役目は「スイッチを通った線」です。Bのランプレセプタクルへ送るA―B間の赤と圧着します。1.6mmが2本なので刻印は「○」です。白だからと電源の白(図1の②)へまとめると、スイッチを入れたときに黒と白が直接つながってしまいます。
問6:屋外灯「ロ」が点くときの順番
暗くなって屋外灯「ロ」が点くとき、電気が端子台を通る順番はどれですか。
ア.端子2 → 端子3 → 屋外灯 → 端子1
イ.端子1 → 端子2 → 屋外灯 → 端子3
ウ.端子3 → 端子1 → 屋外灯 → 端子2
エ.端子1 → 端子3 → 屋外灯 → 端子2
解答と理由を確認する
正解:エ
端子1には、Bから非接地側の黒が入ります。暗くなると自動点滅器の中で端子1と端子3がつながり、端子3からVVRの黒で屋外灯へ送られます。屋外灯から戻るVVRの白は端子2へ入り、Bから来た白と同じねじで、接地側へ戻ります。
自動点滅器を代用する端子台の出典
図と施工条件の再照合:2026年10月20日。その他の資料確認日:2026年10月6日(令和8年度の候補問題、上期No.13の問題・材料表・解答、技能試験の概要と注意点、欠陥の判断基準)
- 第二種電気工事士 技能試験の候補問題
- 令和8年度 第二種電気工事士技能試験候補問題
- 第二種電気工事士試験の問題と解答
- 令和8年度上期 技能試験No.13 問題・材料表
- 令和8年度上期 技能試験No.13 解答
- 技能試験に係る欠陥の判断基準
- 技能試験の概要と注意すべきポイント(2026年3月)
更新履歴:2026年10月20日 全体図・拡大・接続点へのリンクと保存用PDF、自己チェックからの復習導線を追加。図の色分けと被覆色の指定を区別/2026年7月30日 令和8年度上期の実問題に合わせて、ジョイント部(A・Bの2か所)と屋外灯へのケーブル(VVR)を改訂/2026年10月6日 複線図・接続点の束・回路の検算を自作の図3枚へ差し替え、自己チェックを6問へ。コンセントの呼び名を、配線図の記号(E)と材料表のとおり「接地極付コンセント」へ統一
