この記事でわかること
- No.11のねじなし電線管（E19）の施工手順
- ロックナット・絶縁ブッシングの取り付け方法
- ボンド線の取り扱いと施工条件の確認ポイント
- 金属管工事の作業手順と時間配分のコツ
結論から言います
候補問題No.11は、ねじなし電線管（E19）を使った金属管工事が最大の特徴です。電源からアウトレットボックスまでの区間をねじなし電線管で配管し、管内にIV線（単線）を通します。複線図自体はシンプルですが、電線管の施工作業が加わるため、手順と部材の取り扱いに慣れておく必要があります。
難易度：中程度（複線図は簡単だが、電線管施工に時間がかかる）
最大の注意点：ねじなし電線管の施工手順（ロックナット・絶縁ブッシング）と接地線の配線
回路の構成
No.11は以下の器具で構成されます。
| 器具 | 数量 | 備考 |
|---|---|---|
| ランプレセプタクル | 1 | スイッチ「イ」で操作 |
| 埋込連用タンブラスイッチ | 1 | ランプレセプタクル用 |
| 接地極付コンセント | 1 | 接地線（緑）の接続が必要 |
| アウトレットボックス | 1 | ジョイントボックスとして使用 |
| ねじなし電線管（E19） | 1 | 電源〜ボックス間に使用 |
ねじなし電線管（E19）とは
ねじなし電線管は、金属製の電線管の一種です。名前の通り、管の端にねじ山がなく、専用の「ねじなしボックスコネクタ」で機器やボックスに接続します。
ねじなし電線管の施工手順
1. アウトレットボックスのノックアウト（打ち抜き穴）を外す
2. ボックスの外側からねじなしボックスコネクタを入れ、内側からロックナットで固定する
3. コネクタの先端にねじなし電線管を差し込み、止めねじを締めて固定
4. 電線管のボックス側端に絶縁ブッシングを取り付ける（電線の被覆を保護）
5. 管内にIV線を通す
ボンド線について
金属管工事では通常、管とボックスの電気的接続を確保するためにボンド線（接地用の銅線）を取り付けます。ただし、技能試験の施工条件で「省略する」と指示される場合もあるので、必ず問題文を確認してください。
金属管工事の詳しい施工方法は「金属管工事・PF管工事・CD管工事の解説」も参考にしてください。

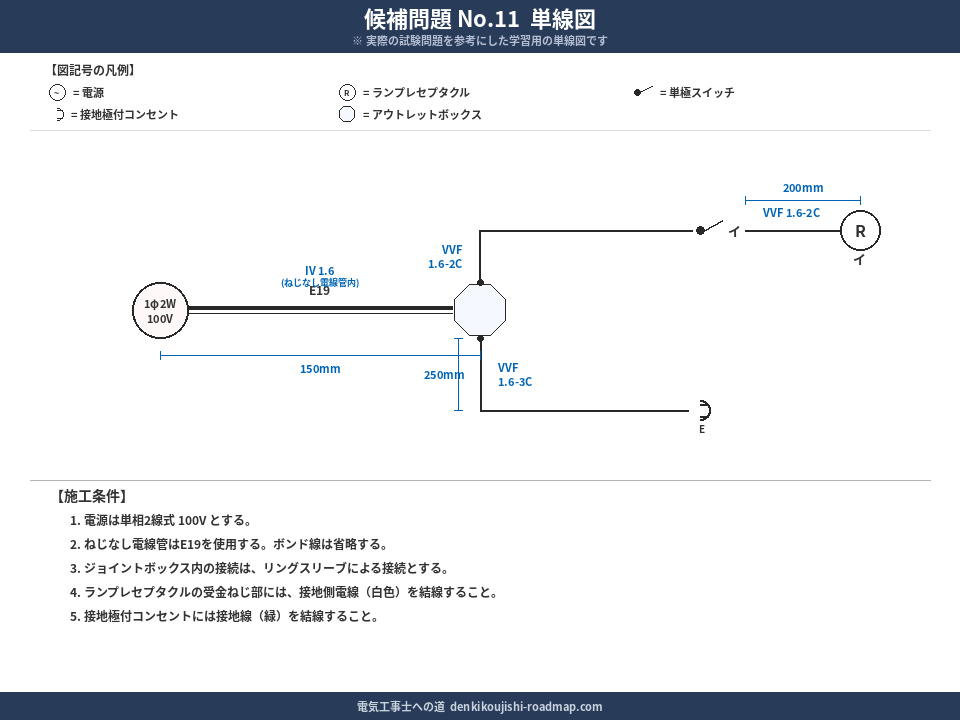

単線図（試験問題）
以下が候補問題No.11の単線図です。試験では、この単線図を見て複線図に変換する力が求められます。
電源からアウトレットボックスまでがねじなし電線管（E19）の区間です。管内にはIV線（絶縁電線）を通すため、VVFケーブルのような外装（灰色のシース）がない状態で配線します。
複線図の書き方

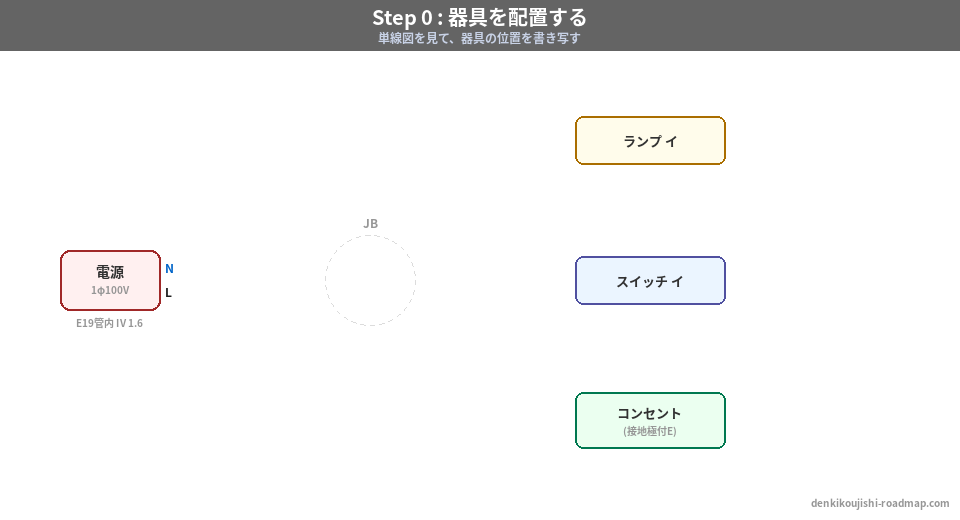

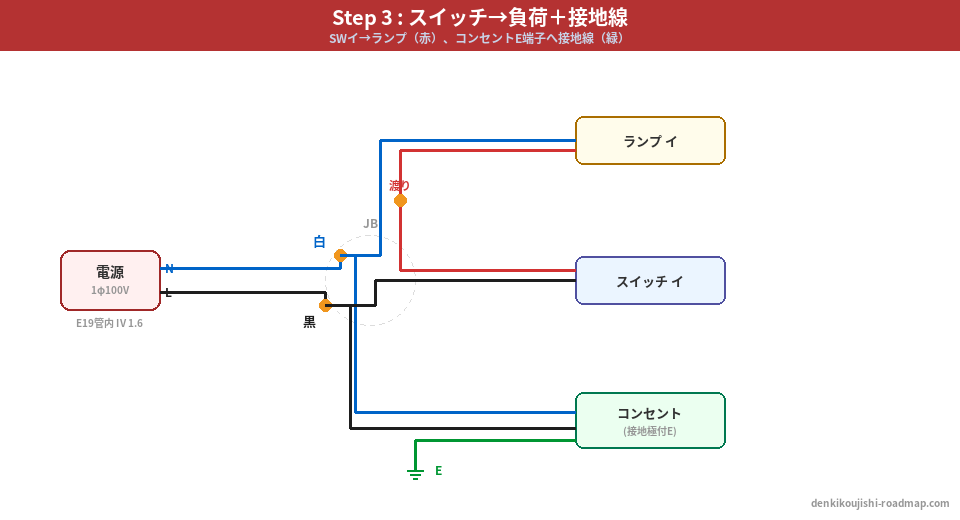

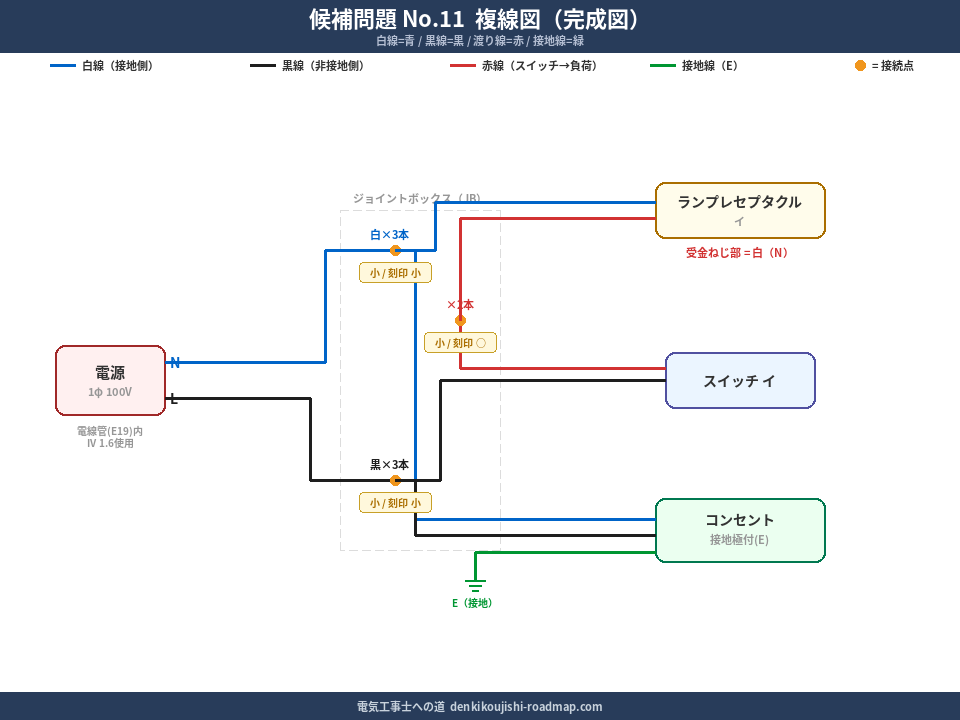

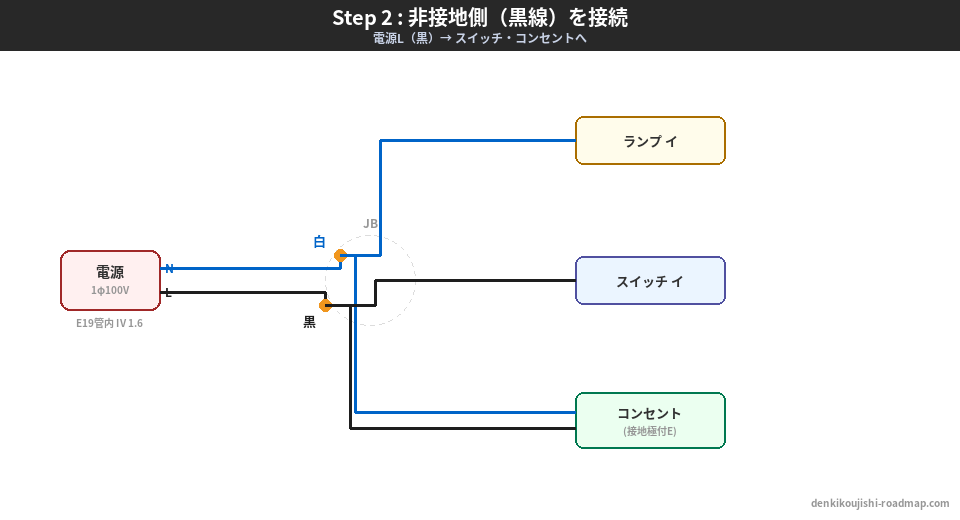

「複線図の基本ルール」の4ステップに沿って書きます。まず完成形を見てから、ステップごとに確認しましょう。
──白── ランプレセプタクル（受金ねじ部）
──白── 接地極付コンセント（W側）
──黒── スイッチ「イ」
──黒── 接地極付コンセント
接地極付コンセント（E端子）──緑── 接地線
ケーブルと接続
| 区間 | 使用電線 | 備考 |
|---|---|---|
| 電源〜ボックス | IV 1.6mm×2本 | ねじなし電線管内を通す |
| ボックス〜スイッチ「イ」 | VVF 1.6-2C | 黒(L)＋白(返り線) |
| ボックス〜ランプレセプタクル | VVF 1.6-2C | 白(N)＋黒(返り線) |
| ボックス〜接地極付コンセント | VVF 1.6-3C | 接地線（緑）含む |
IV線とVVFケーブルの違い
IV線（600Vビニル絶縁電線）は外装（シース）がない単線です。電線管の中に通して使います。一方、VVFケーブルは灰色の外装で覆われているため、そのまま露出配線やケーブル工事に使えます。
No.11では電源〜ボックス間がIV線、ボックス以降がVVFケーブルという使い分けになります。
接続点のまとめ
| 接続箇所 | 線の本数 | 接続方法（例） |
|---|---|---|
| 接地側（白）の束 | 3本 | リングスリーブ「小」刻印「小」 |
| 非接地側（黒）の束 | 3本 | リングスリーブ「小」刻印「小」 |
| スイッチイ→レセプタクル | 2本 | リングスリーブ「小」刻印「○」 |
※ 接続方法（リングスリーブ or 差込形コネクタ）は施工条件で指定されます。リングスリーブの刻印については「リングスリーブの圧着接続」を参考にしてください。
欠陥ポイント
欠陥判定の全項目は「技能試験の欠陥判定基準」で確認できます。
作業のコツ
- 電線管の施工を先にやる：ねじなし電線管のボックスへの取り付けは、配線前に済ませておくとスムーズです。ロックナット→コネクタ→管の取り付け→絶縁ブッシングの順に施工します
- IV線の通し方：管にIV線を通す際、2本まとめて通すと引っかかりやすいです。1本ずつ通すとスムーズに入ります。IV線のストリップは「ケーブルの剥ぎ取り・輪づくりをマスター」を参照
- ボックス内の作業スペースを確保：アウトレットボックスは小さいので、電線管側のIV線とVVFケーブルが混み合います。電線の長さに余裕を持たせて、接続作業がしやすいようにしましょう
- 接地線を忘れない：VVF 3Cの緑線は接地極付コンセントの接地端子専用です。ボックス内で他の電線と接続しないよう注意してください
まとめ
- ねじなし電線管（E19）を使った金属管工事がメイン
- 電線管内はIV線（外装なしの単線）を使用する
- ロックナット・絶縁ブッシングの取り付けを忘れない
- 接地極付コンセントへの接地線（緑）配線を確実に
- 複線図自体はシンプル。電線管施工の練習を重点的に
確認問題
【問題1】候補問題No.11で、ねじなし電線管をアウトレットボックスに接続する際に使用する部品の組み合わせとして正しいのはどれか。
（A）ねじなしボックスコネクタ＋絶縁ブッシング＋ロックナット
（B）PFコネクタ＋絶縁ブッシング＋ロックナット
（C）ねじなしボックスコネクタ＋ゴムブッシング＋ロックナット
（D）カップリング＋絶縁ブッシング＋サドル
【問題2】候補問題No.11で、電源からアウトレットボックスまでの電線管内に通す電線として正しいのはどれか。
（A）VVF 1.6-2C（外装付きケーブル）
（B）IV 1.6mm（600Vビニル絶縁電線）
（C）EM-EEF 1.6-2C（エコケーブル）
（D）VVR 1.6-2C（丸型ケーブル）
DK-28 使用工具一覧
No.11で使用するホーザンDK-28セットの工具と用途をまとめました。
| 工具 | No.11での用途 |
|---|---|
| VVFストリッパー (P-958) | VVFケーブルの外装・被覆剥ぎ取り、IV線の被覆剥ぎ取り |
| ペンチ | ケーブル・IV線の切断、のの字曲げ |
| プラスドライバー | ランプレセプタクルのねじ、ねじなしコネクタの止めねじ |
| マイナスドライバー | 連用枠のスイッチ取り付け・取り外し |
| リングスリーブ用圧着ペンチ | ボックス内の圧着接続 |
| ウォーターポンププライヤー | ロックナットの締め付け、絶縁ブッシングの押し込み |
| スケール | ケーブル・IV線の寸法計測 |
No.11ではウォーターポンププライヤーの出番が多いのが特徴です。ロックナットの締め付けと絶縁ブッシングの取り付けに使います。他の候補問題ではほとんど使わない工具なので、事前に練習しておきましょう。

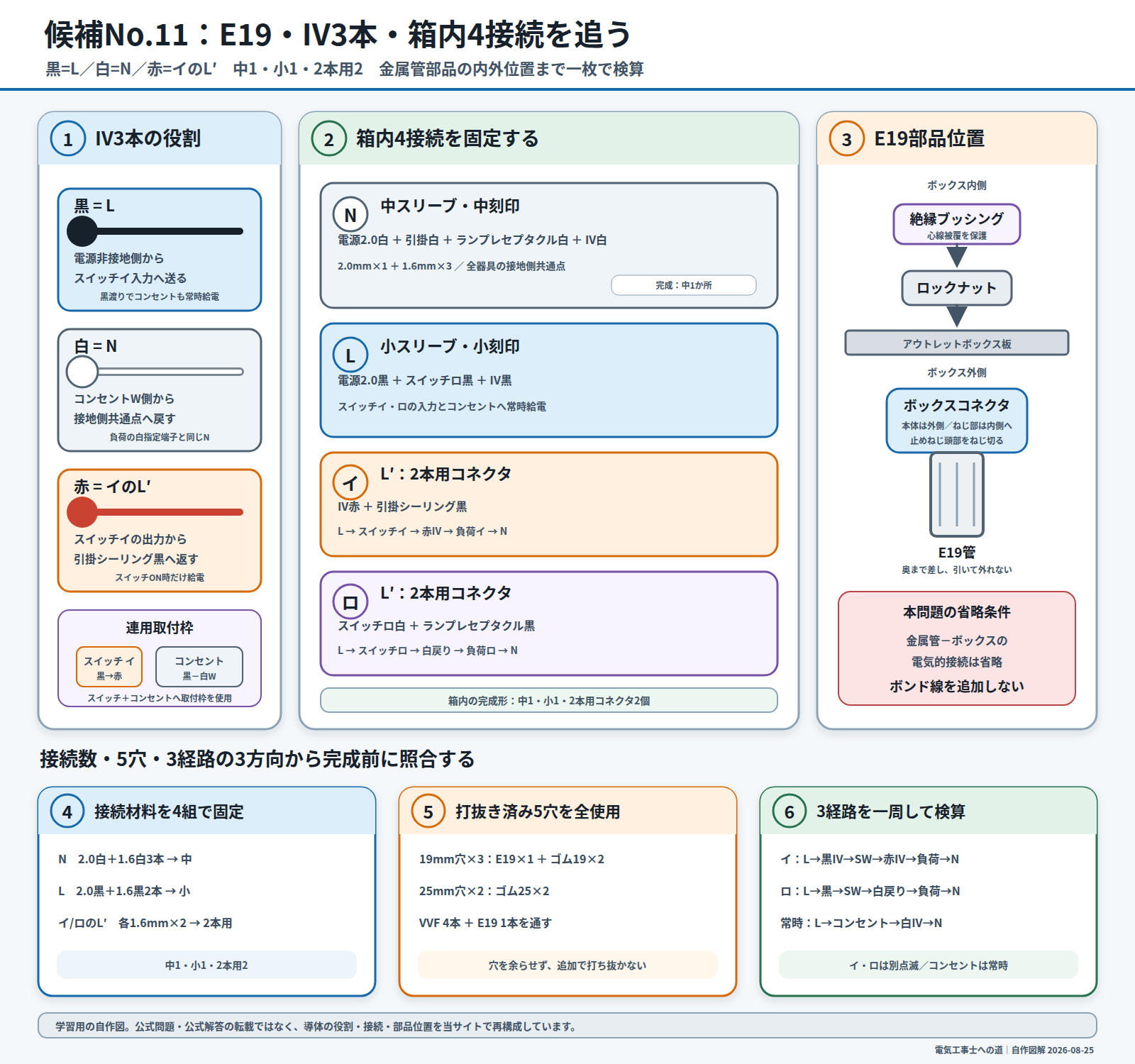

No.11 攻略の核心
No.11の複線図はNo.1〜No.7に比べてシンプルです。合否を分けるのは電線管施工の正確さとスピードです。
| 手順 | 作業 | 欠陥ポイント |
|---|---|---|
| ① | ノックアウトを外す | 正しい穴を外すこと |
| ② | コネクタをボックスに差し込む | 外側から差し込む |
| ③ | 内側からロックナットで固定 | 締め忘れ・向き間違い＝欠陥 |
| ④ | 電線管をコネクタに差し込み、止めねじ締め | 止めねじ未締め＝欠陥 |
| ⑤ | 絶縁ブッシングを管端に取り付け | 未取付＝欠陥 |
| ⑥ | IV線を1本ずつ管内に通す | — |
覚え方：「ノック→コネクタ→ナット→管→ブッシング→IV線」。この順番を体に染み込ませれば、本番で手が止まりません。
No.11の練習に必要なもの
No.11はねじなし電線管の施工が加わるため、実物の材料で繰り返し練習することが特に重要です。3回分の材料セットで手順を体で覚えましょう。
