この記事を読み終えると、候補問題No.3の配線図と施工条件から複線図を自分で描き、タイムスイッチ代用の端子台S1・S2・L1と、Aの3か所・Bの3か所に、どの電線を何本つなぐかを決められるようになります。
結論：S1は電源黒、S2は白2本、L1は照明黒
令和8年度上期の候補問題No.3は、端子台で代用するタイムスイッチが照明「イ」を操作します。Bから来る黒をS1、Bから来る白と照明「イ」の白をS2、照明「イ」の黒をL1へ接続します。片切スイッチ「ロ」の照明回路と、接地極付コンセント回路は別に追います。
候補図は回路の骨格であり、端子台の内部結線、色別、接続場所・方法、取付枠の使用先は実問題の施工条件で確定します。この記事では、2026年7月19日に実施された令和8年度上期No.3の公式問題・解答を基に、端子の役割からA/Bの接続、完成確認までを整理します。
端子名は当日の説明図どおりに読む
令和8年度上期は3極端子台をS1・S2・L1として使います。端子記号を別の呼び名へ置き換えて覚えるのではなく、問題用紙の内部結線図を見て、S1―S2がタイムスイッチ内部機構の電源、S1―L1が制御接点であることを確認します。

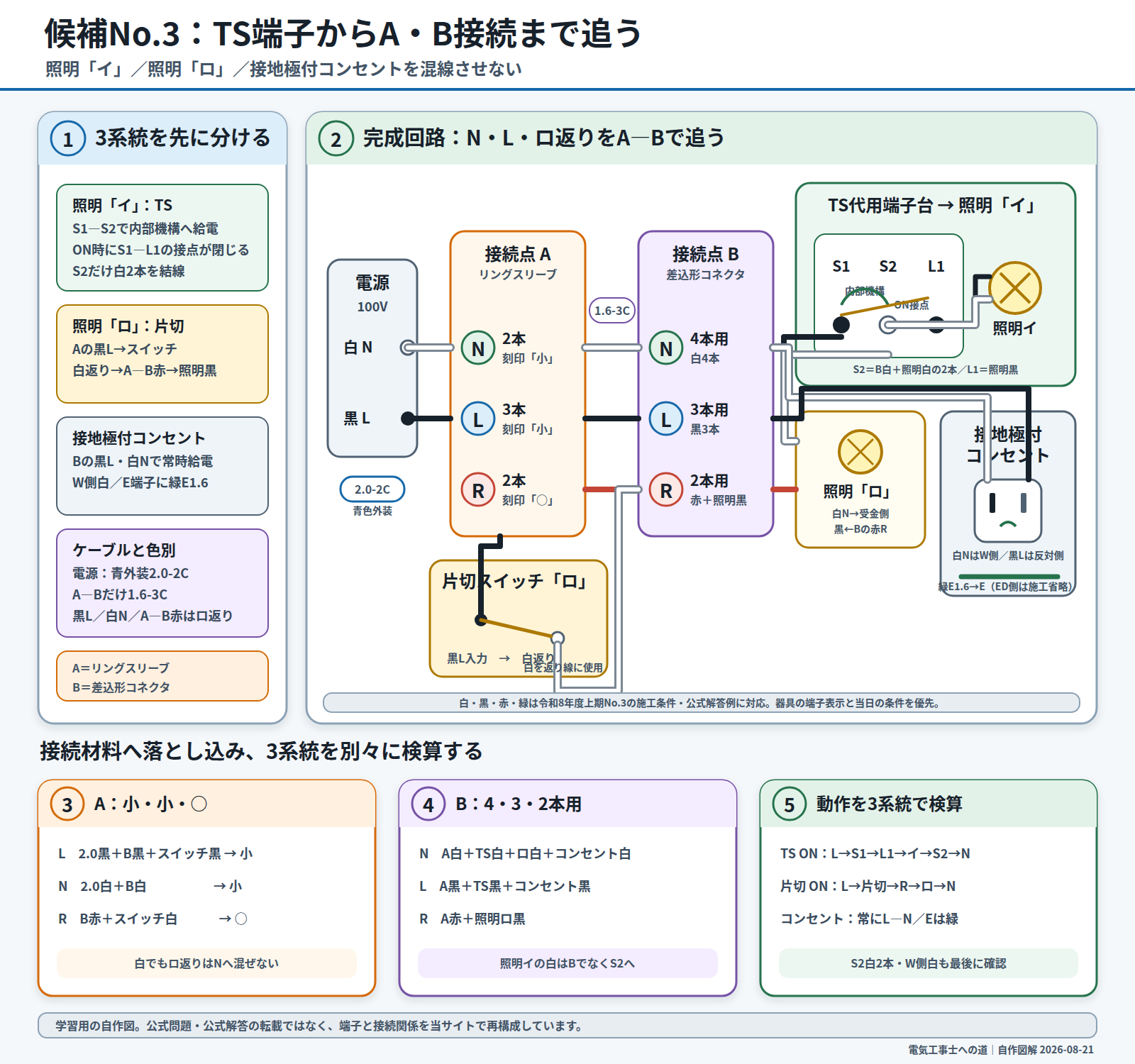

まず全体図で、器具と接続点の位置をつかむ
この図は令和8年度上期・2026年7月19日のNo.3を対象にしています。
全体の位置関係をつかんだら、拡大図で線と番号を追い、接続点ごとの内訳と照合してください。
ページ内で線を拡大して読む ／ 図だけを開く
保存・印刷用PDF（A4・1枚）
A①〜③、B④〜⑥と、端子台S2に集まる白2本を照合します。照明イの2本は端子台へつながります。
灰色は白の心線を見やすく描いたものです。赤・橙は返り線や出力を追うための表示で、実際の被覆色の指定ではありません。緑は接地線です。 黒丸がない交差は接続しません。
施工条件の解説と公式問題・解答で、使用する心線と器具を確認できます。
別年度・下期・別の施工条件にはそのまま適用しません。
令和8年度No.3は3系統ある
| 系統 | 器具 | 動作・施工 |
|---|---|---|
| 照明「イ」 | タイムスイッチ代用端子台＋角形引掛シーリング | S1・S2で内部機構へ給電し、L1から照明へ出力 |
| 照明「ロ」 | 片切スイッチ＋ランプレセプタクル | AのスイッチからA―Bの赤を通してBの器具へ返す |
| コンセント | 埋込連用接地極付コンセント | 常時給電。W側白、接地端子へ緑のE1.6 |
電源は青色外装のVVF 2.0-2C、A―B間だけVVF 1.6-3Cです。Aからスイッチ「ロ」、Bからランプレセプタクル「ロ」、Bから端子台、端子台から引掛シーリング「イ」、BからコンセントはVVF 1.6-2Cです。接地線には緑のIV 1.6を使います。
配線の骨格
電源 → A（リングスリーブ） → B（差込形コネクタ）
A → 片切スイッチ「ロ」
B → ランプレセプタクル「ロ」／タイムスイッチ → 引掛シーリング「イ」／接地極付コンセント
ケーブルを切る前に機能導体を数える方法は配線図から材料を拾い出す6ステップで確認できます。
3系統を1枚に重ねた複線図と、A・Bの接続点
図1は、令和8年度上期のNo.3を完成させたときの複線図です。公式の配線図と施工条件から、接続点に番号を振って描き直しました。①〜③がAの3か所、④〜⑥がBの3か所です。
図1 候補問題No.3の複線図（令和8年度上期の施工条件）
灰色＝白の電線（接地側）、黒＝黒の電線（非接地側）、赤＝スイッチ「ロ」の返り線、橙＝タイムスイッチの出力、緑＝接地線。線が交わっていても、黒丸の無い所はつながっていません。
赤・橙は返り線や出力を追うための表示で、実際の被覆色の指定ではありません。緑は接地線です。 線の交差は黒丸がある箇所だけ接続します。
スマートフォンでは図を横にスクロールできます。
図1の①は非接地側です。電源の黒が、Bへ向かう黒と、スイッチ「ロ」へ下りる黒に分かれます。図1の②は接地側で、電源の白をそのままBへ送ります。図1の③は、スイッチ「ロ」を通って戻ってきた線を、A―B間の赤へつなぐ返り線です。
Bでは、図1の④から黒が端子台のS1とコンセントへ、図1の⑤から白が端子台のS2・ランプレセプタクル・コンセントへ分かれます。図1の⑥は、Aから来た赤をランプレセプタクルの黒へつなぐだけです。S2にはBから来る白と照明「イ」へ行く白の2本を結線するので、照明「イ」の白をBへ戻す必要はありません。
図2 A・B・端子台の接続：集まる電線と接続材料
番号は図1と同じです。端子台はねじ止めなので、端子ごとに入る本数を先に決めます。
A（リングスリーブ）3か所
①非接地側
電源 黒 2.0mmA―B間 黒 1.6mmスイッチへ 黒 1.6mm→ 刻印 小
②接地側
電源 白 2.0mmA―B間 白 1.6mm→ 刻印 小
③ロの返り
スイッチから 白の心線 1.6mmA―B間 赤 1.6mm→ 刻印 ○
刻印は「小」が2か所、「○」が1か所。スリーブはどれも小です。
B（差込形コネクタ）3か所
④非接地側
A―B間 黒端子台S1へ 黒コンセント 黒→ 3本用
⑤接地側
A―B間 白端子台S2へ 白ロ 白コンセント 白→ 4本用
⑥ロの返り
A―B間 赤ロ 黒→ 2本用
4本用・3本用・2本用を1個ずつ使います。
図2は、図1の接続を「何が何本集まるか」で並べ直したものです。Aは3本・2本・2本で刻印は小・小・○、Bは3本・4本・2本で、3種類のコネクタを1個ずつ使います。端子台は図2の右の列のとおり、S2だけが2本です。
図3 3つの系統を、黒から白まで一周して確かめる
番号は図1の接続点です。照明「イ」は、タイムスイッチの接点が閉じているときの経路です。
照明「イ」（タイムスイッチ）
電源 黒→A①→B④→S1→L1→引掛シーリング→S2→B⑤→A②→電源 白
照明「ロ」（片切スイッチ）
電源 黒→A①→スイッチ ロ→A③→B⑥→レセプタクル→B⑤→A②→電源 白
コンセント（常時給電）
電源 黒→A①→B④→コンセント→B⑤→A②→電源 白
結線が終わったら、図3の順に指でたどります。3系統を別々に一周できれば、端子台とA・Bの取り違えを見つけやすくなります。
端子台S1・S2・L1の接続
| 端子 | 結線する電線 | 公式説明図での役割 |
|---|---|---|
| S1 | Bから来る黒1本 | 内部機構と制御接点へ非接地側を供給 |
| S2 | Bから来る白＋照明「イ」へ行く白 | 内部機構の接地側と、照明の接地側を接続 |
| L1 | 照明「イ」へ行く黒1本 | 制御接点から照明へ送る出力 |
S2には白2本を接続する点がNo.3の特徴です。B側の接地側と照明側の接地側をS2端子でつなぐため、照明「イ」の白はBの4本用コネクタへ戻りません。L1の黒もBでは接続せず、端子台から照明へ直接向かいます。
端子台では、ねじの締付部へ心線が確実に収まり、絶縁被覆を締め込まず、心線を必要以上に露出させない完成状態を作ります。剥ぎ取る長さは一律の数値で覚えず、支給された端子台の構造と公式解答例を見て調整します。
色別と器具配置を先に確定する
- 接地側：電源からの接地側は全て白。レセプタクル受金ねじ部、引掛シーリング接地側、コンセントW、端子台S2も白です。
- 非接地側：電源から点滅器、コンセント、タイムスイッチまで全て黒です。
- 接地線：接地極付コンセントの接地端子へ緑のE1.6を結線し、反対側のED部分は施工省略です。
- 取付枠：1枚だけ支給される埋込連用取付枠はコンセントへ使います。片切スイッチには使いません。
コンセントのW側、照明器具の極性、心線の挿入確認は差込形コネクタ・器具の結線と欠陥対策で詳しく整理しています。
Aのリングスリーブは3接続
| Aの接続点 | 接続する導体 | 刻印 |
|---|---|---|
| 非接地側L | 電源2.0黒＋A―Bの1.6黒＋スイッチの1.6黒 | 小 |
| 接地側N | 電源2.0白＋A―Bの1.6白 | 小 |
| ロの返り | A―Bの1.6赤＋スイッチの1.6白 | ○ |
Aは小スリーブ3個を使い、圧着マークは小2か所・○1か所です。スイッチ「ロ」へ向かう黒は電源側、白は返り線として使う公式例なので、「白はスイッチに使わない」という固定暗記は通用しません。太さと本数の判定はリングスリーブの組合せ表で再確認してください。
Bの差込形コネクタは3接続
- 接地側N：A―B白＋端子台へ行く白＋レセプタクル白＋コンセント白 → 4本用
- 非接地側L：A―B黒＋端子台へ行く黒＋コンセント黒 → 3本用
- ロの返り：A―B赤＋レセプタクル黒 → 2本用
3種類のコネクタを1個ずつ使います。接地側へ引掛シーリングの白を加えて5本にしないよう注意してください。その白は端子台S2で、Bから来た白と接続します。差込後は先端から全心線が見え、挿入口側から心線が見えず、1本ずつ軽く引いて抜けないことを確認します。
端子台の内部図を写してから描く8つの手順
まず公式No.3の問題用紙の配線図と施工条件だけを見て、紙に複線図を描いてみます。
下の手順で描いたら、全体図 → Aの接続 ／ Bの接続 ／ 端子台の接続 → 回路の検算の順に照合してください。
自己チェックでは先に考えてから解答を開き、復習リンクで該当箇所へ戻れます。
自動採点はありません。実物での練習も電源へは接続しないでください。
- 3系統を分ける：TS―イ、片切スイッチ―ロ、接地極付コンセントを別々に追う。
- 端子台の内部図を写す：S1・S2・L1と、内部機構・接点の接続関係を確認する。
- 接地側Nを描く：ロ、コンセント、S2へ白を送り、S2からイへ白をつなぐ。
- 非接地側Lを描く：スイッチ「ロ」、コンセント、S1まで黒で送る。
- 2本の出力を描く：スイッチ返りをロへ、L1出力をイへつなぐ。
- 接地線を描く：コンセントE端子から施工省略のEDへ緑をつなぐ。
- A/Bへ分割する：Aの3組をリングスリーブ、Bの3組を4・3・2本用コネクタへ割り当てる。
- 配置・極性・仕上げを検算する：取付枠、S2白2本、W側白、受金側白、外装・被覆・心線を確認する。
施工条件から接続点を決める共通手順は複線図の書き方｜7ステップ、40分の配分は技能試験の時間配分｜欠陥を減らす工程表を併用してください。
S2の白2本とE端子の緑を最後に確認する
端子台・回路
□ S1はBからの黒
□ S2は白2本
□ L1はイへの黒
□ スイッチ「ロ」と混線なし
A・B接続
□ Aは小2・○1
□ Bは4・3・2本用を各1
□ 心線先端・下端を目視
□ 端子ねじと挿入を確認
器具・仕上げ
□ 取付枠はコンセント
□ W・受金・接地側端子に白
□ E端子に緑
□ 外装・被覆・心線に傷なし
最後は第二種技能試験の欠陥判断基準｜完成後5分の点検順を使い、回路だけでなく器具・接続・損傷まで同じ順で確認します。
自己チェック｜端子台・電流の経路・A/Bの本数を図1でたどる
問1：端子台S2
令和8年度上期No.3で、端子台S2へ結線する電線の組合せはどれですか。
ア．Bからの黒とイへの黒 イ．Bからの白とイへの白
ウ．Bからの赤とロへの黒 エ．接地線の緑だけ
問2：Aのロ返り
A―Bの赤1.6mmとスイッチ「ロ」の白1.6mmをAで圧着します。刻印はどれですか。
ア．○ イ．小 ウ．中 エ．圧着しない
問3：取付枠
令和8年度上期No.3で、支給された埋込連用取付枠を使う器具はどれですか。
ア．片切スイッチ イ．タイムスイッチ代用端子台
ウ．接地極付コンセント エ．ランプレセプタクル
問4：タイムスイッチがONのときの電流経路
令和8年度上期No.3で、タイムスイッチの接点が閉じたときに照明「イ」へ流れる電流の経路として正しいものはどれですか。
ア．L→S1→L1→照明「イ」→S2→N
イ．L→S2→L1→照明「イ」→S1→N
ウ．L→S1→S2→照明「イ」→N
エ．L→片切スイッチ「ロ」→L1→照明「イ」→N
解答と理由を確認する
正解：ア
非接地側LはS1へ入り、制御接点S1―L1を通ってL1から照明「イ」へ出ます。照明の白はS2でBから来た白とつながり、接地側Nへ戻ります。S1―S2はタイムスイッチ内部機構の電源で、照明へ電流を送る経路ではありません。片切スイッチ「ロ」が操作するのは照明「ロ」だけです。
問5：Bの接地側の本数
Bの接地側の接続点（図1の⑤）へ集める白の電線は、次のうちどれですか。
ア．A―B間・端子台・ランプレセプタクルの3本
イ．A―B間・端子台・ランプレセプタクル・コンセントの4本
ウ．イの4本に、引掛シーリングの白を加えた5本
エ．A―B間とコンセントの2本
解答と理由を確認する
正解：イ
Bの接地側には、A―B間、端子台のS2へ行く白、ランプレセプタクル「ロ」、コンセントの4本が集まり、4本用コネクタ1個で接続します。引掛シーリング「イ」の白は、端子台のS2でBから来た白とつながるので、Bへは戻りません。5本にすると、支給された4本用コネクタに入りません。
問6：スイッチ「ロ」へ下ろす白の心線
Aから片切スイッチ「ロ」へ下ろすVVF 1.6-2Cの白の心線は、何に使いますか。図1で確かめてください。
ア．接地側として、Aで電源の白とつなぐ
イ．スイッチを通った返り線として、AでA―B間の赤とつなぐ
ウ．使わないので、根元で切り落とす
エ．タイムスイッチのS2へつなぐ
解答と理由を確認する
正解：イ
スイッチには接地側の線は来ません。黒で入って、もう1本の心線で戻るだけです。2心のケーブルなので、戻りには白の心線を使い、図1の③で赤とつなぎます。施工条件が白と決めているのは、電源からの接地側と、器具の指定された端子です。スイッチからの返り線は、その指定に当たりません。
No.3の内部結線図が載った問題と解答
図と施工条件の再照合：2026年10月20日。その他の資料確認日：2026年10月6日（令和8年度の候補問題、上期No.3の問題と解答、欠陥の判断基準）
- 電気技術者試験センター：第二種技能試験の候補問題
- 電気技術者試験センター：令和8年度第二種技能候補問題
- 電気技術者試験センター：令和8年度上期技能試験の問題と解答
- 令和8年度上期・候補No.3：試験問題
- 令和8年度上期・候補No.3：公式解答
- 電気技術者試験センター：技能試験の欠陥判断基準等
- 電気技術者試験センター：技能試験の概要と注意点（2026年3月更新）
更新履歴：2026年10月20日 全体図・拡大・接続点へのリンクと保存用PDF、自己チェックからの復習導線を追加。図の色分けと被覆色の指定を区別／2026年7月29日 令和8年度上期の実問題に合わせて、端子台S1・S2・L1の結線とA・Bの接続を改訂／2026年10月6日 複線図・接続点の束・回路の検算を自作の図3枚へ差し替え、自己チェックを6問へ
