この記事を読み終えると、候補問題No.6の配線図と施工条件から複線図を自分で描き、2個の3路スイッチの0・1・3端子と、A（差込形コネクタ）の4か所・B（リングスリーブ）の4か所の接続を決められるようになります。
結論：No.6は3路スイッチ2個で照明イを2か所から点滅する回路
令和8年度の候補問題No.6は、2個の3路スイッチで引掛シーリングと施工省略側の照明イを同時に点滅し、露出形コンセントには常時給電する課題です。Aは差込形コネクタ4組、Bはリングスリーブ4組に分かれます。
3路回路は0・1・3の端子記号だけを覚えると、電源側と負荷側の0番を取り違えます。この記事では、令和8年度上期（2026年7月19日実施）No.6の公式問題・公式解答・材料表を基に、電流経路、A・Bの接続、露出形コンセント、完成前点検までを順に整理します。
支給器具は4個、点滅するのは照明イの1系統
令和8年度No.6の支給器具は、3路スイッチ2個、引掛シーリングローゼット、露出形コンセントです。片切スイッチや別系統の照明はありません。引掛シーリングと施工省略側の照明イは同じ3路回路の負荷です。

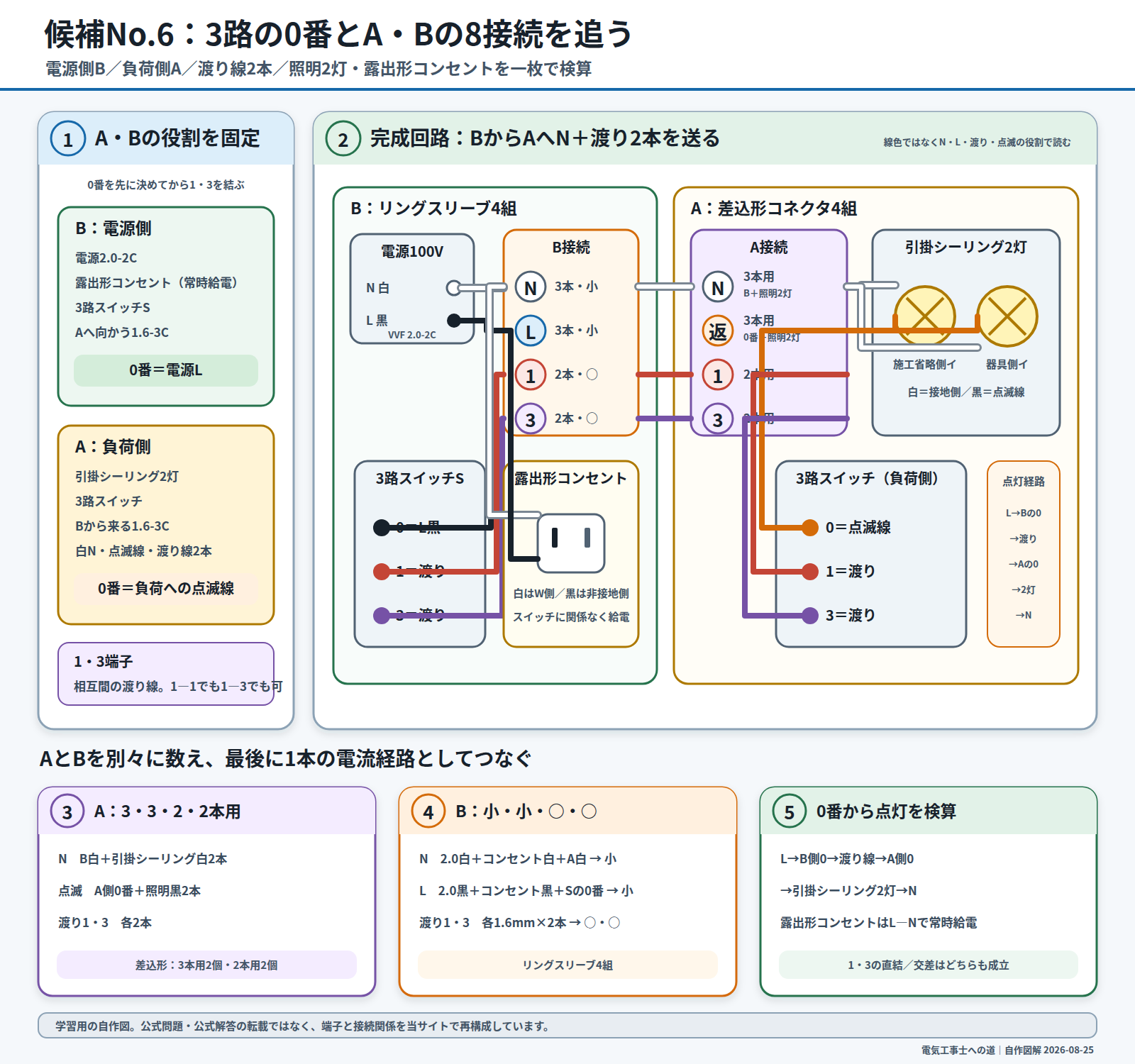

まず全体図で、器具と接続点の位置をつかむ
この図は令和8年度上期・2026年7月19日のNo.6を対象にしています。
全体の位置関係をつかんだら、拡大図で線と番号を追い、接続点ごとの内訳と照合してください。
ページ内で線を拡大して読む ／ 図だけを開く
保存・印刷用PDF（A4・1枚）
電源側B⑤〜⑧から負荷側A①〜④へ追います。A―B間の3心は白と渡り線2本で、電源の黒をそのまま送る構成ではありません。
灰色は白の心線を見やすく描いたものです。赤・紫・橙は渡り線と点滅線を追うための表示で、実際の被覆色の指定ではありません。 黒丸がない交差は接続しません。
施工条件の解説と公式問題・解答で、使用する心線と器具を確認できます。
別年度・下期・別の施工条件にはそのまま適用しません。

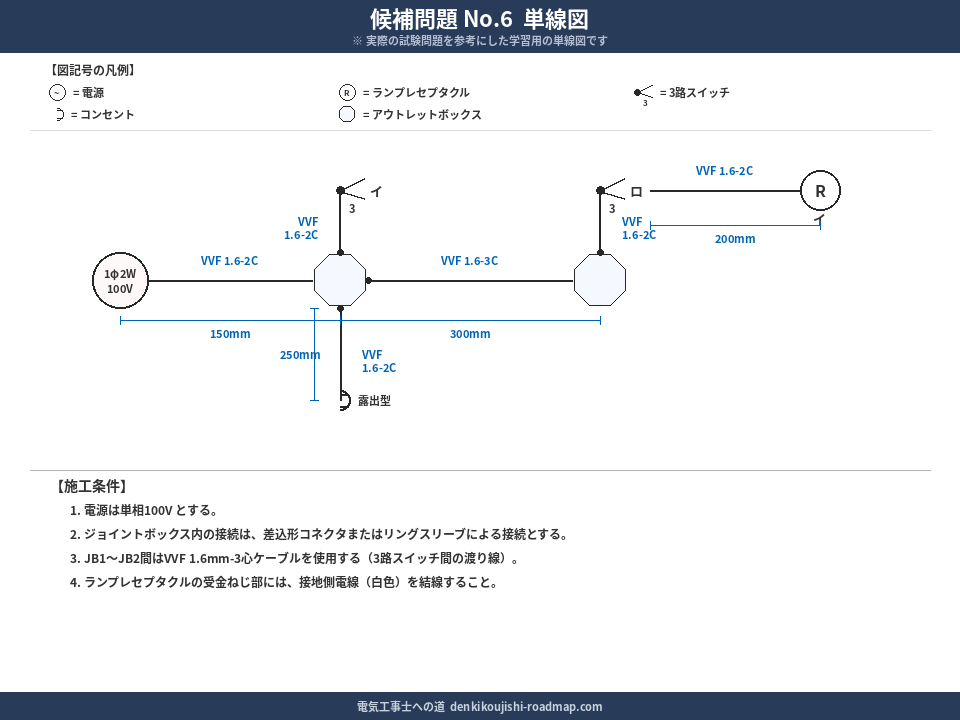

No.6は電源側Bと負荷側Aに分ける
100V電源は右側のジョイントボックスBへ入り、Bから露出形コンセント、電源側3路スイッチS、ジョイントボックスAへ分岐します。A側には負荷側3路スイッチ、引掛シーリング、施工省略側の照明イが集まります。
| 場所 | 接続する器具 | 役割 |
|---|---|---|
| B（電源側） | 電源、露出形コンセント、3路スイッチS、AへのVVF 1.6-3C | 白の接地側、黒の常時電源、渡り線2本を分ける |
| A（負荷側） | 負荷側3路スイッチ、引掛シーリング、施工省略側の照明イ、BへのVVF 1.6-3C | 接地側、点滅線、渡り線2本を分ける |
電源とBの間だけが青色外装のVVF 2.0-2Cです。B―A、各3路スイッチはVVF 1.6-3C、負荷と露出形コンセントはVVF 1.6-2Cを使います。ケーブルを切る前に、図面の区間と心数を一対一で対応させてください。
電源側Bから負荷側Aへ、渡り線2本をたどる複線図

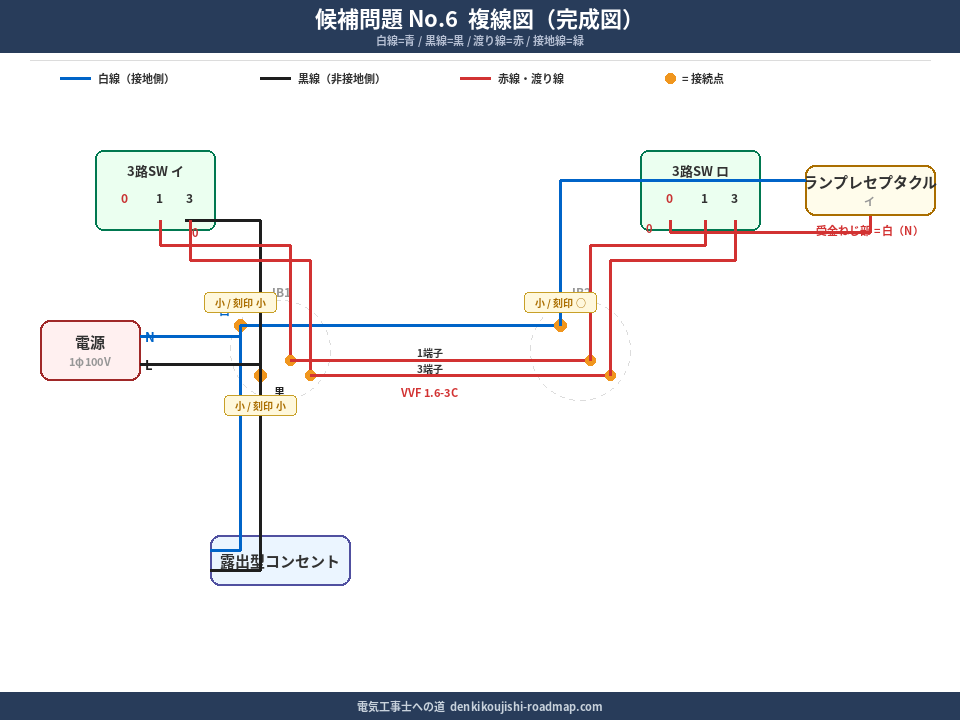

図1は、令和8年度上期のNo.6を完成させたときの複線図です。公式の配線図と施工条件から、接続点に番号を振って描き直しました。①〜④がA（負荷側）の4か所、⑤〜⑧がB（電源側）の4か所です。
図1 候補問題No.6の複線図（令和8年度上期の施工条件）
灰色＝白の電線（接地側）、黒＝黒の電線（非接地側）、赤と紫＝3路スイッチどうしを結ぶ渡り線、橙＝照明へ行く点滅線。線が交わっていても、黒丸の無い所はつながっていません。
赤・紫・橙は渡り線と点滅線を追うための表示で、実際の被覆色の指定ではありません。 線の交差は黒丸がある箇所だけ接続します。
スマートフォンでは図を横にスクロールできます。
電源が入るBから見ます。図1の⑤は接地側で、電源の白が露出形コンセントとAへ分かれます。図1の⑥は非接地側で、電源の黒が露出形コンセントと、3路スイッチSの0端子へ分かれます。Sの1端子と3端子から出た2本は、図1の⑦⑧でAへ向かう線と結びます。
Aでは、図1の③④でBから来た渡り線を負荷側の3路スイッチの1端子・3端子へつなぎ、0端子から出た線を図1の②で引掛シーリングと施工省略側の照明の黒へ分けます。図1の①は、Bから来た白を2つの照明へ分ける接地側です。渡り線は1―1・3―3の直結でも1―3・3―1の交差でも回路が成り立つので、図の赤と紫は電線の色ではなく、2本を見分けるための表示です。
図2 AとBの接続点8か所：集まる電線と接続材料
番号は図1と同じです。No.6は、Aが差込形コネクタ、Bがリングスリーブです。
A（差込形コネクタ）4か所
①接地側
B―A間 白イ 白イ（施工省略）白→ 3本用
②点滅線
3路スイッチの0からイ 黒イ（施工省略）黒→ 3本用
③渡り線
B―A間3路スイッチの1へ→ 2本用
④渡り線
B―A間3路スイッチの3へ→ 2本用
3本用が2個、2本用が2個。材料表の個数と合います。
図2は、図1の黒丸8か所を「何が何本集まるか」で並べ直したものです。Aは3本用2個・2本用2個、Bは刻印が小2か所・○2か所です。Bで2.0mmの電源線が入るのは、図2の⑤と⑥だけです。
図3 照明の回路と、コンセントの回路を別々にたどる
番号は図1の接続点です。渡り線は、2本のうちスイッチが倒れている側の1本だけに電流が流れます。
照明「イ」（引掛シーリングと、施工省略の1灯）
電源 黒→B⑥→Sの0→渡り線（B⑦→A③ か B⑧→A④）→負荷側の0→A②→照明イの2灯→A①→B⑤→電源 白
露出形コンセント（常時給電）
電源 黒→B⑥→露出形コンセント→B⑤→電源 白
結線が終わったら、図3の順に指でたどります。照明は「L→B側の0番→渡り線→A側の0番→引掛シーリングの2灯→N」、露出形コンセントは電源のL―Nへ直接つながる常時給電として、別に確かめます。
3路スイッチは0番の役割から決める
施工条件は、3路スイッチの0端子に電源側または負荷側の電線、1・3端子にスイッチ相互間の電線を結線するよう指定しています。令和8年度上期No.6では、B側のスイッチSが電源側、A側のスイッチが負荷側です。
| 端子 | B側スイッチS | A側スイッチ |
|---|---|---|
| 0 | 電源の非接地側につながる黒 | 照明イへ向かう点滅線 |
| 1・3 | Aへ向かう渡り線2本 | Bから来る渡り線2本 |
渡り線は1―1・3―3でも、1―3・3―1でも正解です。公式解答も両方を認めています。渡り線の色別は問われないため、色の並びを暗記せず、両端が1・3端子であることを確認します。3路回路の電流経路は3路・4路スイッチの複線図｜0・1・3端子の読み方で復習できます。
露出形コンセントは常時給電
露出形コンセントは3路スイッチの先ではなく、Bで電源へ直接つながります。接地側極端子（W表示）に白、反対側に黒を結線するため、スイッチの状態に関係なく100Vが供給されます。
- W側端子：白。電源からの接地側電線を結線する。
- 非接地側端子：黒。電源からコンセントまで全て黒にする。
- 使用端子：施工条件どおり、ケーブルを挿入した部分に近い端子を使う。
- 外装：ケーブル外装を器具の中まで入れ、器具外で心線だけにならないようにする。
露出形コンセントは端子ねじで結線します。輪は右巻きで3/4周を超え、重ならず、ねじを締めても被覆を噛まず、心線が端子から大きくはみ出さない状態にします。固定寸法の丸暗記ではなく、支給器具に合わせて完成形を確認してください。輪づくりの欠陥境界はケーブルの剥ぎ取り・輪づくり｜寸法と欠陥対策にまとめています。
Aは差込形コネクタ4組
Aを通る全ての電線はAで接続箇所を設け、差込形コネクタで接続します。材料表は2本用2個・3本用2個で、4組の本数と一致します。
| Aの接続 | 接続する導体 | コネクタ |
|---|---|---|
| 接地側 | Bから来る白＋引掛シーリングの白＋施工省略側照明の白 | 3本用 |
| 点滅線 | A側スイッチ0番＋引掛シーリングの黒＋施工省略側照明の黒 | 3本用 |
| 渡り線1 | A側スイッチ1または3＋Bへ向かう渡り線1本 | 2本用 |
| 渡り線2 | A側スイッチの残る1または3＋Bへ向かう渡り線1本 | 2本用 |
引掛シーリングの接地側極端子には白を結線します。差込形コネクタは、先端から全ての心線が見え、下端から心線が見えず、差込不足や心線の長過ぎがないことを横から確認します。器具とコネクタの仕上げは差込形コネクタ・引掛シーリング｜結線と欠陥対策を参照してください。
Bはリングスリーブ4組
Bを通る全ての電線はBで接続箇所を設け、リングスリーブで圧着します。電源だけ2.0mmなので、接地側と非接地側は小刻印、渡り線2組は○刻印です。
| Bの接続 | 接続する導体 | 刻印 |
|---|---|---|
| 接地側 | 電源2.0白＋露出形コンセント1.6白＋Aへ行く1.6白 | 小 |
| 非接地側 | 電源2.0黒＋露出形コンセント1.6黒＋スイッチSの0番へ行く1.6黒 | 小 |
| 渡り線1 | スイッチSの1または3＋Aへ行く1.6 | ○ |
| 渡り線2 | スイッチSの残る1または3＋Aへ行く1.6 | ○ |
Bは小2か所・○2か所です。接地側と非接地側はどちらも2.0mm×1本と1.6mm×2本なので小、渡り線は1.6mm×2本なので○になります。組合せの判定はリングスリーブの圧着｜電線本数・刻印・欠陥対策で確認してください。
B側0番から描く3路回路の手順
まず公式No.6の問題用紙の配線図と施工条件だけを見て、紙に複線図を描いてみます。
下の手順で描いたら、全体図 → Aの接続 ／ Bの接続 → 回路の検算の順に照合してください。
自己チェックでは先に考えてから解答を開き、復習リンクで該当箇所へ戻れます。
自動採点はありません。実物での練習も電源へは接続しないでください。

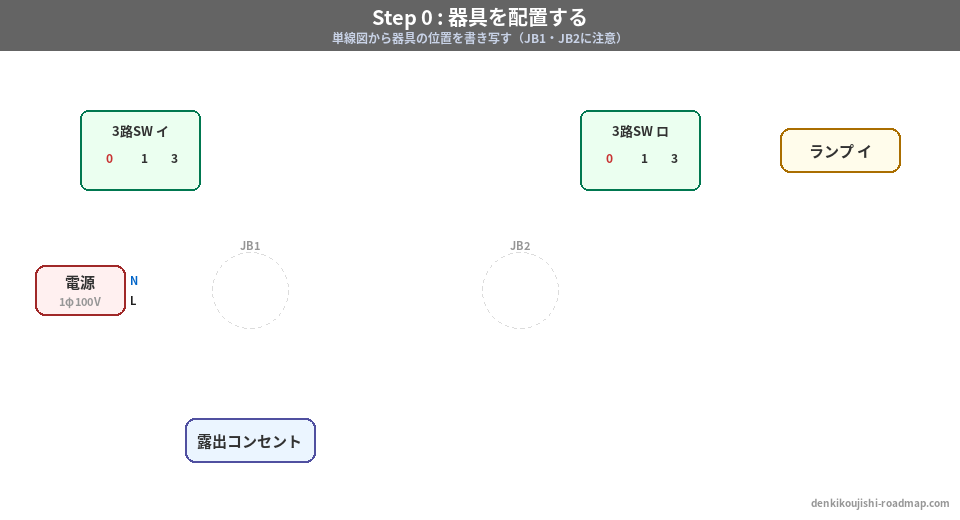

- 電源側Bと負荷側Aを分ける：器具とケーブル心数を各側へ書き出す。

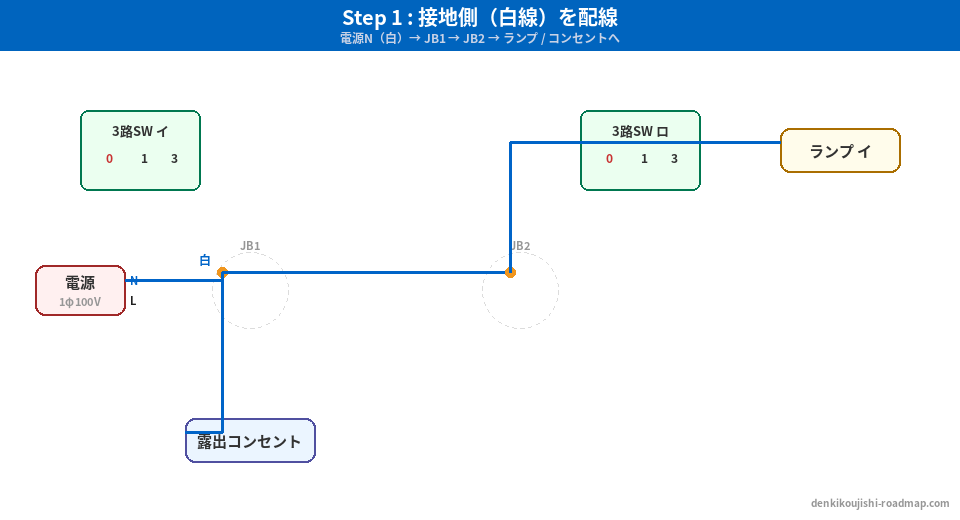

- 接地側を通す：電源白から露出形コンセントW、A、引掛シーリングと省略側照明へ白を送る。

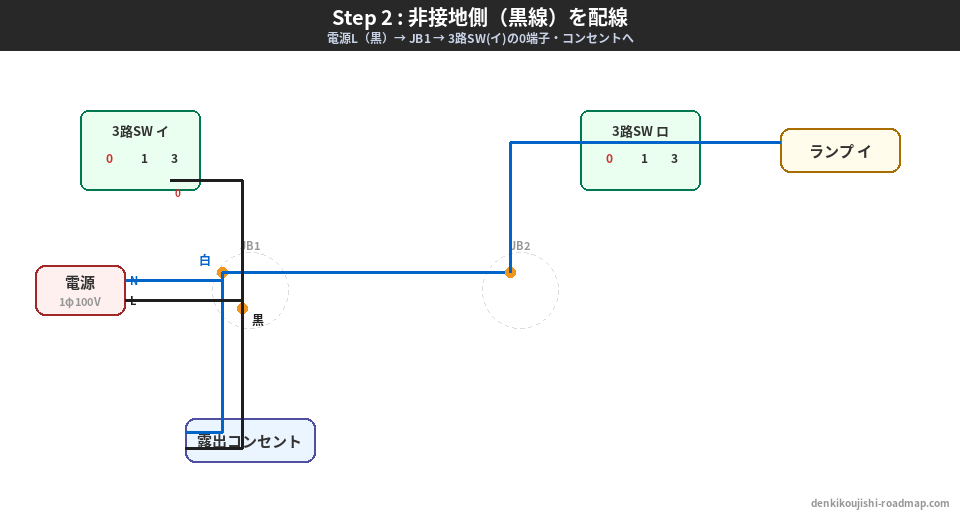

- 常時電源を通す：電源黒から露出形コンセントとB側スイッチSの0番へ黒を送る。
- 渡り線2本を描く：両3路スイッチの1・3端子を、B―Aの3Cを介して結ぶ。
- 点滅線を描く：A側スイッチの0番から引掛シーリングと省略側照明の黒へ分岐する。
- Aの4組を決める：3本用2個、2本用2個の差込形コネクタへ割り当てる。
- Bの4組を決める：リングスリーブの小2・○2へ割り当てる。
- 器具・接続・寸法を点検する：Wと接地側表示の白、0番、露出形の近い端子、心線、外装を確認する。
施工条件から接続点を決める基本手順は複線図の書き方｜施工条件から接続点を決める7ステップ、ケーブルと接続材料の数え方は材料の拾い出し｜ケーブルと接続材料を数えるを併用してください。
3路と露出形コンセントの仕上げを見直す
3路・器具
□ B側0番に電源黒
□ A側0番に点滅線
□ 1・3は渡り線
□ W・接地側端子に白
A・B接続
□ Aは3本用2・2本用2
□ Bは小2・○2
□ コネクタ差込不足なし
□ 圧着刻印を全数確認
露出形・仕上げ
□ 近い端子を使用
□ 外装が器具内に入る
□ 輪の向き・重なりなし
□ ケーブル寸法50％超
最後は第二種技能試験の欠陥判断基準｜完成後5分の点検順で、誤結線、器具、接続、損傷、寸法を同じ順に確認します。練習時の時間配分は技能試験の時間配分｜40分で欠陥を減らすを参考に調整してください。
自己チェック｜0番端子・渡り線・A/Bの接続材料
問1：3路スイッチの0番
令和8年度上期No.6で、B側の3路スイッチSの0番端子へ結線するのはどれですか。
ア．電源の接地側白 イ．電源の非接地側黒
ウ．引掛シーリングの白 エ．施工省略側の白
問2：Aの接続材料
A部分で使う差込形コネクタの組合せはどれですか。
ア．4本用1個だけ イ．3本用2個・2本用2個
ウ．3本用1個・2本用3個 エ．全てリングスリーブ
問3：露出形コンセント
露出形コンセントの正しい結線はどれですか。
ア．3路スイッチの出力側へつなぐ イ．W側に黒をつなぐ
ウ．W側に白をつなぎ、ケーブル挿入口に近い端子を使う エ．外装を器具の外で終える
問4：B―A間の3心
BからAへ送るVVF 1.6-3Cの3本の心線は、それぞれ何を受け持ちますか。図1で確かめてください。
ア．接地側と、渡り線2本
イ．非接地側と、渡り線2本
ウ．接地側・非接地側・点滅線
エ．渡り線3本
解答と理由を確認する
正解：ア
図1の⑤から出る白（接地側）と、⑦⑧の渡り線2本です。電源の黒（非接地側）は、Bで露出形コンセントと3路スイッチSの0端子へ入るだけで、Aへは送りません。照明へ行く点滅線は、Aの負荷側の3路スイッチの0端子から出ます。
問5：Bの圧着マーク
ジョイントボックスBで、リングスリーブの刻印が「○」になる接続はどれですか。
ア．電源の白を含む、接地側の3本
イ．電源の黒を含む、非接地側の3本
ウ．3路スイッチSの1端子・3端子から来る線と、Aへ向かう渡り線（1.6mmが2本ずつ）
エ．Bの4か所はすべて「小」
解答と理由を確認する
正解：ウ
渡り線の2か所は1.6mmが2本ずつなので「○」です。接地側と非接地側の2か所は、2.0mmの電源線1本と1.6mmが2本の組合せで「小」になります。Bの刻印は、小が2か所、○が2か所です。
問6：渡り線の結び方
3路スイッチ相互間の渡り線について、公式解答の扱いに合うものはどれですか。
ア．1と1、3と3を結んだときだけ正解になる
イ．1と3、3と1を結んであっても正解になる
ウ．片方の0端子と、もう片方の1端子を結ぶ
エ．渡り線には必ず赤と白を使う
解答と理由を確認する
正解：イ
公式解答は、3路スイッチ相互間の結線について、端子記号「1と3」「3と1」を結線してあっても正解だと注記しています。施工条件が決めているのは、0端子に電源側または負荷側の電線、1と3の端子にスイッチ相互間の電線を結ぶことです。渡り線の色別は問われません。
No.6の器具と結線の出典
図と施工条件の再照合：2026年10月20日。その他の資料確認日：2026年10月6日（令和8年度の候補問題、上期No.6の問題・公式解答・材料表、欠陥の判断基準）
- 電気技術者試験センター：第二種技能試験の候補問題
- 電気技術者試験センター：令和8年度第二種技能候補問題
- 電気技術者試験センター：令和8年度上期技能試験の問題と解答
- 令和8年度上期・候補No.6：試験問題
- 令和8年度上期・候補No.6：公式解答
- 電気技術者試験センター：技能試験の欠陥判断基準等
- 電気技術者試験センター：技能試験の概要と注意すべきポイント（2026年3月更新）
更新履歴：2026年10月20日 全体図・拡大・接続点へのリンクと保存用PDF、自己チェックからの復習導線を追加。図の色分けと被覆色の指定を区別／2026年7月30日 令和8年度上期の実問題に合わせて、支給器具と3路スイッチの結線を改訂／2026年10月6日 複線図・接続点の束・回路の検算を自作の図3枚へ差し替え、自己チェックを6問へ
次に読む記事
次は候補問題No.7へ進んでください。2個の3路スイッチの間に4路スイッチが入り、3か所から同じ照明を点滅します。
0・1・3端子と渡り線の考え方は3路・4路スイッチの複線図で、操作ごとの電流経路まで追って復習できます。
