3路・4路スイッチの複線図｜0端子と渡り線の書き方

3路・4路スイッチの複線図で最初に覚えるのは、白・黒・赤の並びではありません。回路の両端にある共通端子と、その間を通る2本の経路です。

令和8年度第二種電気工事士上期技能試験の候補No.7では、3路の0端子だけ接続先を指定し、1・3端子と4路相互間には複数の正解結線があると公式解答で注記しています。スイッチ間の電線も、同問題では色別を問いません。「0は黒、1は白、3は赤」「必ず1番同士、3番同士」とだけ覚えると、施工条件が違う問題に対応できません。

図で追う：1個のスイッチを操作すると経路が反転する

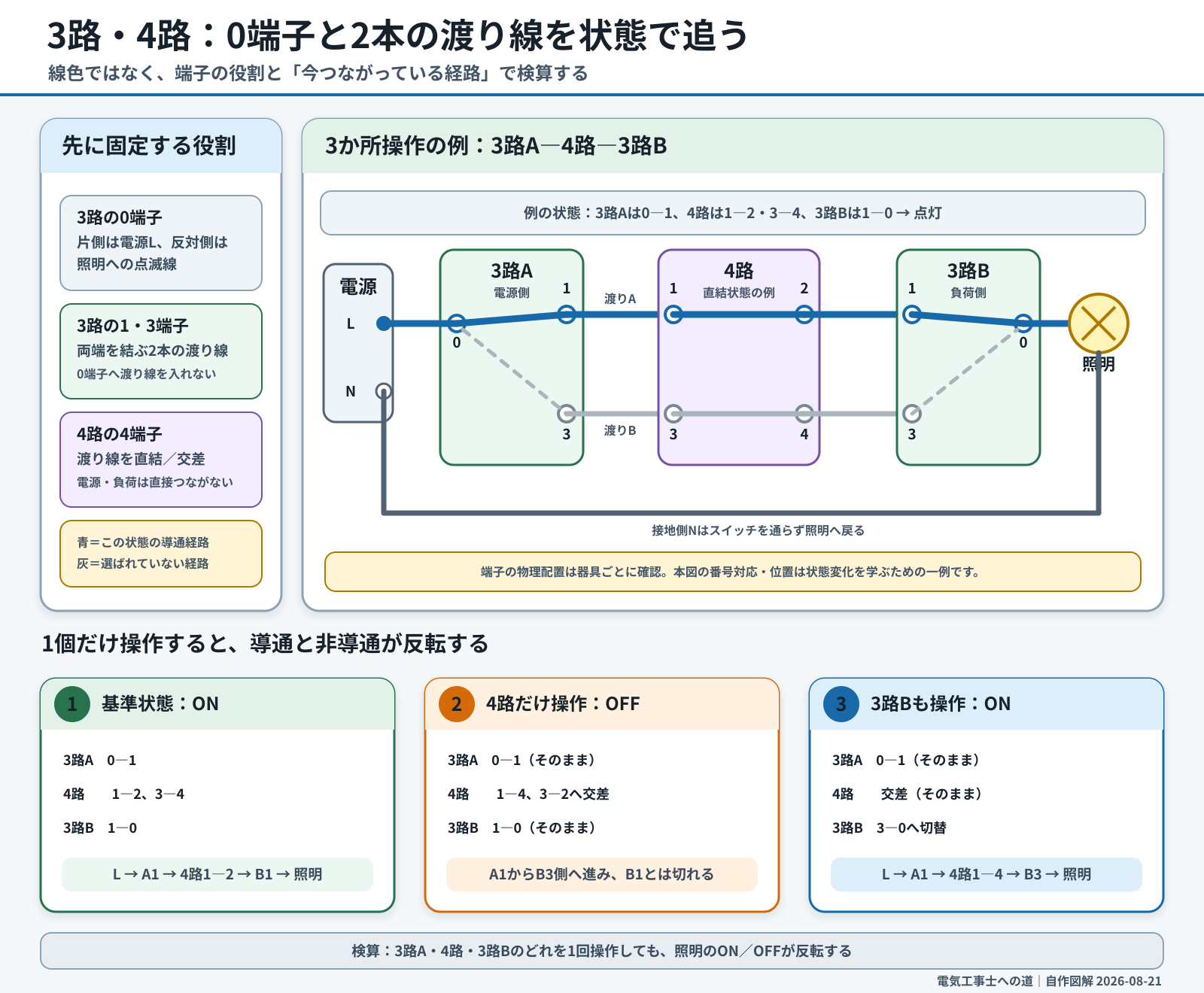

図1は被覆の線色ではなく、0端子、2本の渡り線、いま導通している接点だけを追うために当サイトで作図しました。青線はこの状態で電流が流れる経路、灰線は選ばれていない経路です。実際の電線色を表す図ではありません。

図1の基準状態では、3路Aの0―1、4路の1―2、3路Bの1―0が一続きになり、電源Lから照明まで導通します。接地側Nはスイッチを通らず、照明へ戻ります。

ここで4路だけを直結から交差へ切り替えると、Aの1から来た経路は4路の1―4を通ってBの3側へ到達します。しかしBは1―0を選んだままなので回路は切れ、照明は消灯します。続けて3路Bを3―0へ切り替えると、A1→4路1―4→B3→B0がつながって再点灯します。どのスイッチを1個だけ操作してもON/OFFが反転することが、完成後の検算点です。

3路・4路スイッチの役割を先に分ける

PanasonicのJIS C 8304に基づく端子表示の説明では、3路の0は電源または負荷へ、1・3はスイッチ間配線へ接続する端子です。4路の1・2・3・4はすべてスイッチ間配線用で、1と3、2と4はそれぞれ接触しない端子の組です。

3路スイッチは0端子から読む

3路スイッチの0端子は共通端子です。ハンドルを切り替えると、内部で「0―1」または「0―3」のどちらかが導通します。1・3は2本の渡り線の入口です。

標準的な照明回路では、電源に近い3路の0へ非接地側の電源線をつなぎ、負荷に近い3路の0から照明へ点滅線を送ります。接地側導体はスイッチを通さず、照明の接地側端子へ向かいます。ただし「電源側」「負荷側」は物理的な左右ではなく、複線図上の電気的な役割です。

令和8年度No.7の施工条件も、3路の0には電源側または負荷側の電線、1・3には4路との間の電線を結ぶよう指定しています。さらに、電源から3路スイッチSまでの非接地側だけを黒と指定しています。負荷側0端子まで一律に黒と指定した条件ではありません。

1番と3番を交差すると動かない、は誤り

4路を含まない2か所操作で、2本の渡り線を「1―1、3―3」と結べば、両方の3路が同じ側を選んだときに点灯します。一方を入れ替えて「1―3、3―1」としても、今度は両方が異なる側を選んだときに点灯し、どちらのスイッチでも点滅できます。

ただし、実施工では器具の結線図、設計図、施工仕様に従うのが前提です。技能試験でも、その問題の施工条件で端子・色・接続場所が指定されれば指定が優先です。「複数の結線方法」は、条件を無視してよいという意味ではありません。

4路スイッチは渡り線2本の途中へ入れる

4路スイッチに電源線や負荷線を直接入れて、3路の0端子の代わりにするものではありません。3路の1・3から来た2本を4路の一方の端子組へ、反対側の2本をもう一方の端子組へつなぎます。

4路は、2本をそのまま通す状態と、交差させる状態を切り替えます。そのため4路を1回操作すると、両端の3路が選んでいる経路の一致・不一致が反転し、照明のON/OFFも反転します。

端子の物理的な上下だけで入力側・出力側を判断しないでください。器具の表示を見て、接触しない1・3の組と2・4の組を確認します。令和8年度No.7の公式解答は、3路・4路相互間の結線に複数の方法があるため、3路の0以外の記号を省略しています。

複線図を8ステップで書く

ステップ1：配線図と施工条件から両端を決める

電源、負荷、3路、4路、ジョイントボックスの配置を写します。3路2個を回路の両端、4路をその間に置き、器具へ0・1・3、1・2・3・4の端子記号を書きます。単線図の読み方は配線図の読み方・複線図変換で確認できます。

ステップ2：接地側導体を負荷へつなぐ

電源の接地側からランプレセプタクルの受金ねじ部側など、条件で指定された接地側端子へつなぎます。標準的な3路・4路の点滅経路には入れません。

ステップ3：電源側3路の0端子をつなぐ

電源の非接地側を、電源側として扱う3路の0へつなぎます。色は施工条件の指定範囲を読んで決めます。令和8年度No.7では、電源から3路Sまでを黒と指定しています。

ステップ4：負荷側3路の0端子をつなぐ

もう一方の3路の0から、操作対象の負荷へ点滅線をつなぎます。負荷記号「イ」等の対応を確認し、別の照明や常時給電線へ混ぜないようにします。

ステップ5：2本の渡り線を描く

電源側3路の1・3から2本を出します。4路がない場合は負荷側3路の1・3へ、4路がある場合は4路の一方の2端子へ進めます。4路の反対側の2端子から、次の4路または負荷側3路の1・3へ進めます。

ステップ6：ケーブルの各心へ機能を割り当てる

各区間を通る「電源」「負荷への点滅」「渡りA」「渡りB」を数え、配線図に指定されたVVF 2C・3C等へ割り当てます。3路だから全区間が必ず3心、0端子だから必ず黒、とは限りません。材料の確認方法は材料の拾い出しを参照してください。

ステップ7：ジョイントボックスの接続点を作る

その箱を経由する電線に接続箇所を設ける指定、リングスリーブ・差込形コネクタの区分を反映します。同じ色ではなく、同じ電気的接続点ごとにまとめます。接続材料はリングスリーブの圧着で径・本数・刻印まで確認します。

ステップ8：全操作位置を検算する

3路A、4路、3路Bを1個ずつ操作し、その都度ON/OFFが反転するか経路を指で追います。次の順で見ると誤りを発見しやすくなります。

1. 2個の3路の0に、電源側と負荷側が1本ずつ来ている
2. 3路の1・3は2本ともスイッチ間経路へ出ている
3. 4路の4端子は2本ずつ両側のスイッチ間経路へ出ている
4. 接地側導体は指定端子へつながり、点滅経路へ混入していない
5. 色別、電線種類、接続場所、接続方法が施工条件どおり

令和8年度No.7から読む試験上の優先順位

完成作品が電気的に動作しても、器具・電線・配置や施工条件と相違すれば欠陥です。逆に、公式解答が複数の結線を認めている部分を、非公式な色順だけで不正解と決めつけるのも適切ではありません。技能試験の欠陥判定基準と併せて、条件違反と単なる別解を分けてください。

よくある失敗と直し方

• 3路を3個並べる：両端を3路、途中を4路へ直す
• 4路へ電源を直接入れる：電源と負荷は両端の3路0へ戻す
• 0端子へ渡り線を入れる：0は外部、1・3はスイッチ間という役割を再確認する
• 線色を端子番号で固定する：施工条件の指定区間を先に塗り、残りを機能へ割り当てる
• 1―1、3―3以外は不動作と思う：公式解答の複数結線注記を確認し、全位置の電流経路で判定する
• 箱内で渡り線を直結する：経由する電線すべてに接続点を設ける条件がないか確認する
