結論:No.5は3路スイッチではなく100V・200Vの複合回路
令和8年度の候補問題No.5は、片切スイッチ2個で照明「イ」「ロ」を別々に点滅し、100Vコンセントと200V接地極付コンセントも施工する課題です。100V側はN・L、200V側は2極とETを使い分け、ジョイントボックスでは4本の接続だけを差込形コネクタにします。
候補図だけでは、端子台の極数、電線の色別、取付枠の配置、接続材料は確定しません。この記事では、令和8年度上期(2026年7月19日実施)No.5の公式問題・公式解答・材料表を基に、5極端子台、4つの接続グループ、複線図の順序、完成前点検までを整理します。

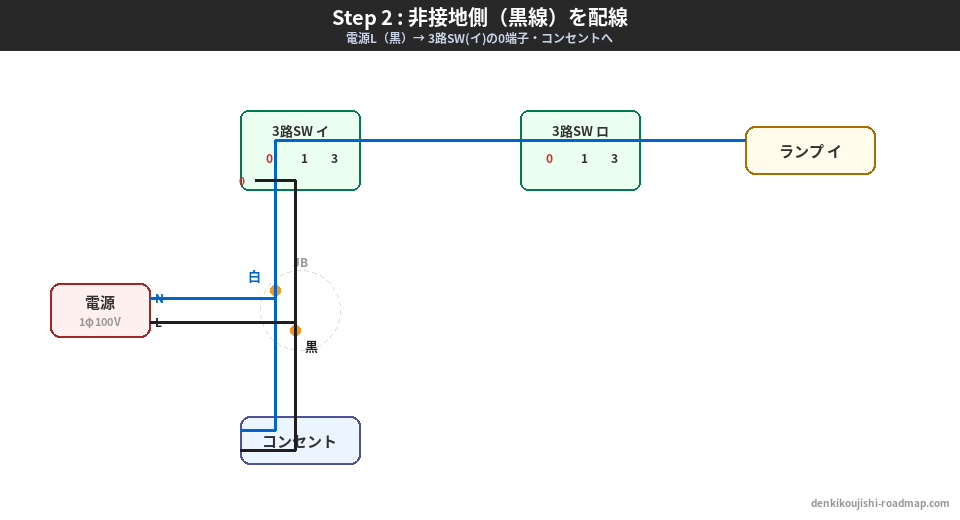

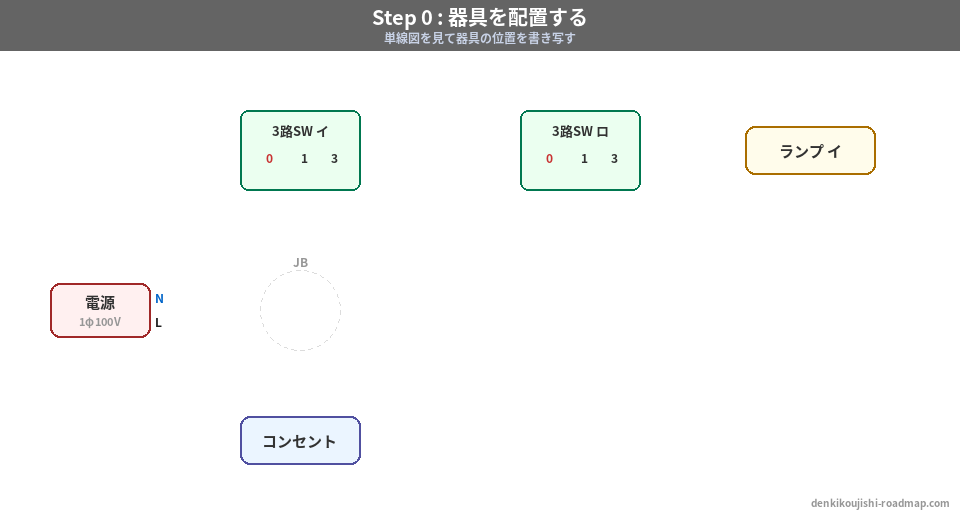

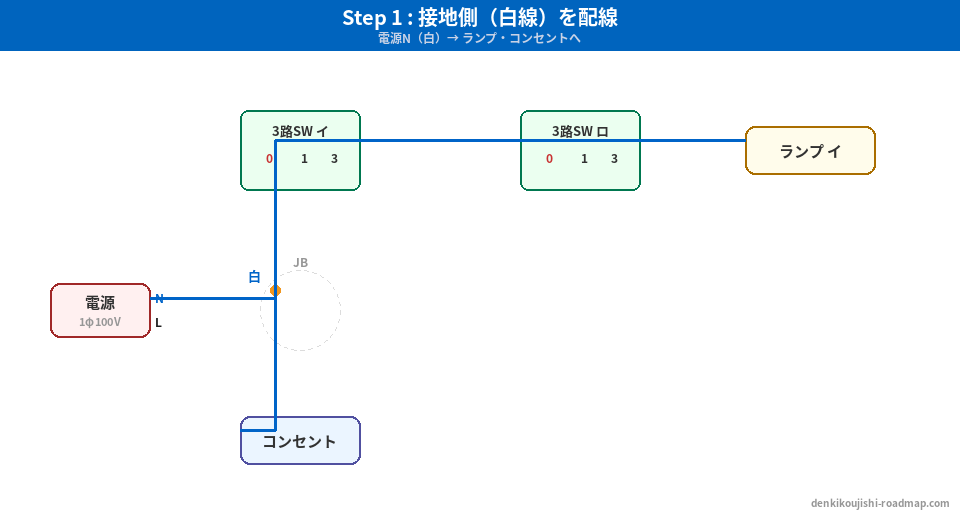

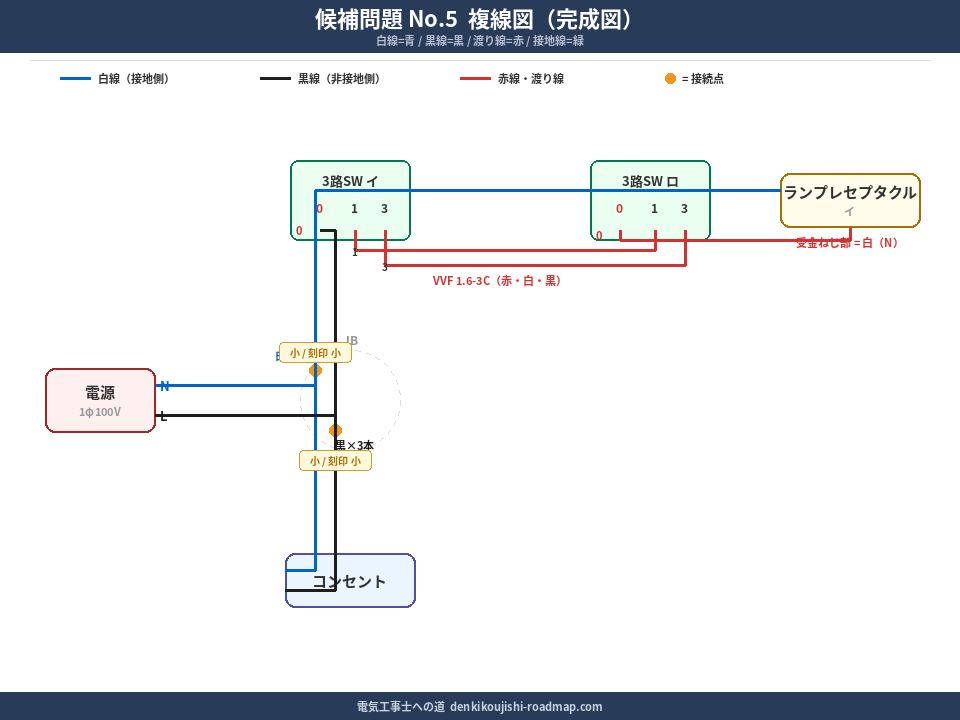

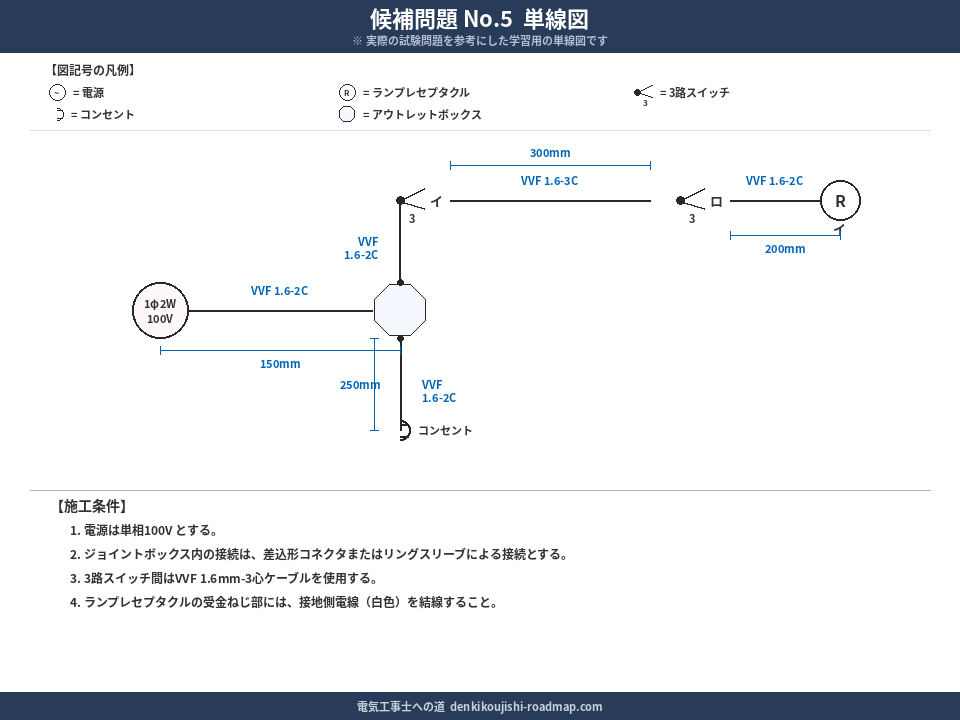

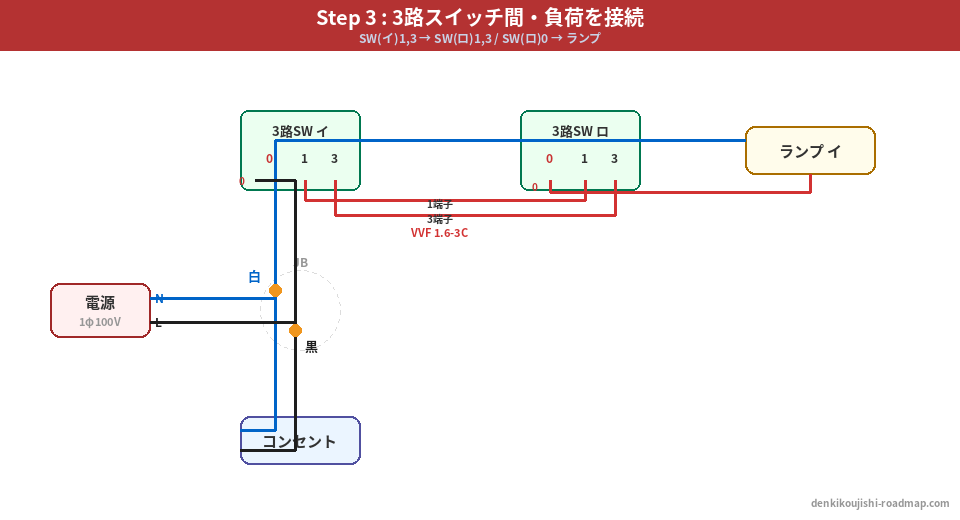

旧稿の「3路スイッチ+黒・赤・緑」は現年度と不一致
令和8年度No.5で支給されるのは3路スイッチではなく、埋込連用タンブラスイッチ2個です。また、200V側は支給されたVVF 2.0-3Cのうち緑を接地線に使い、残る2本の色別は問いません。「200Vには白を使わない」と覚えると、公式材料と矛盾します。
令和8年度No.5の回路を3つに分ける
配線図を一度に追わず、100Vの電灯・コンセント、200Vコンセント、接地線の3つに分けます。2つの電源は同じ5極端子台に並びますが、ジョイントボックスへ入るのは100V側だけです。
| 系統 | 主な器具 | 判断の要点 |
|---|---|---|
| 100V | 照明イ・ロ、片切スイッチ2個、100Vコンセント | 接地側は白、電源からスイッチ・コンセントまでの非接地側は黒 |
| 200V | 20A 250V接地極付コンセント | 2本の電圧線の色別は問わない。接地線とは分ける |
| 接地 | 端子台ETと200Vコンセントの接地端子E | 緑色を使い、ET―Eを直結する |
蛍光灯「イ」と電源側、接地極EDは施工省略です。省略記号の先へ向かうケーブルは、指定寸法まで施工してジョイントボックス側または器具側だけを完成させます。

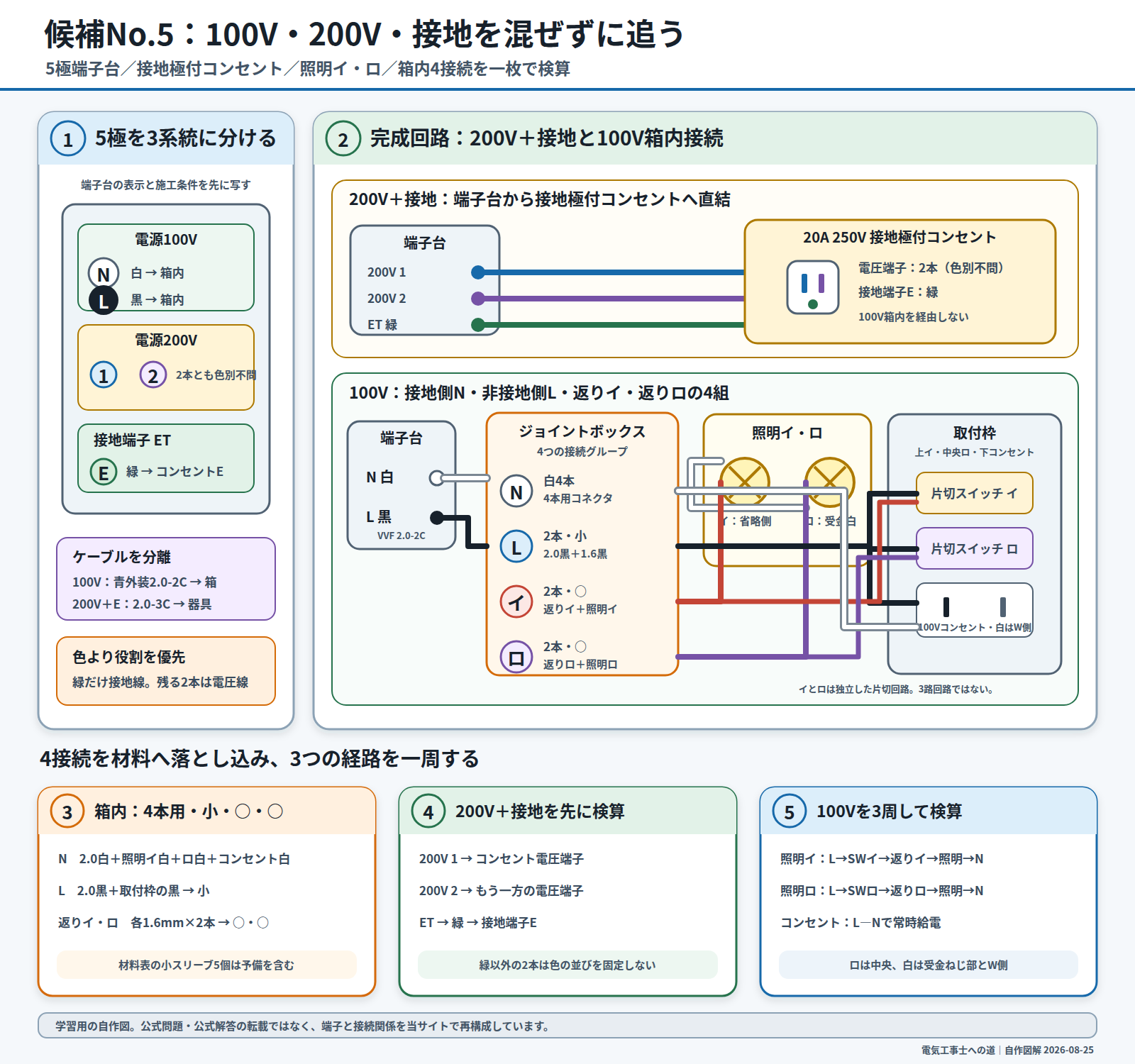

図1は、最初に5極端子台をN・L・200Vの2極・ETへ分けるための自作図です。200V側は2本の電圧線と緑の接地線を器具まで直結し、100V側は箱内をNの白4本、Lの2本、返りイの2本、返りロの2本に分けます。接続材料は順に4本用差込形コネクタ・小・○・○です。
検算では、200Vを「200V 1→電圧端子、200V 2→もう一方の電圧端子、ET→緑→接地端子E」、100Vを「L→スイッチイ→返りイ→照明イ→N」「L→スイッチロ→返りロ→照明ロ→N」「L―Nのコンセント」の順に別々に一周します。図中の青・紫は経路を見分けるための表示で、200Vの2本の電線色を指定するものではありません。
5極端子台はN・L・200V 2極・ETで使う
支給される5極端子台は、配線用遮断器、漏電遮断器(過負荷保護付)、接地端子を代用します。図2の上から順に、100VのN・L、200Vの2極、接地端子ETです。
| 端子 | 結線 | 色別 |
|---|---|---|
| N(100V) | ジョイントボックスへ行くVVF 2.0-2C | Nの表示側に白 |
| L(100V) | ジョイントボックスへ行くVVF 2.0-2C | 非接地側に黒 |
| 200V 2極 | VVF 2.0-3Cの2本→20A 250Vコンセント | 2本の色別は問わない |
| ET | VVF 2.0-3Cの1本→コンセントの接地端子E | 緑色を使用 |
旧稿のように200V側を「黒・赤・緑」に固定してはいけません。公式解答は、緑の接地線だけを指定し、残る2本は電線の色別を問わないとしています。材料のVVF 2.0-3Cをそのまま使い、緑をETとEへ、残り2本を200Vの2極へ結線します。
端子台では、ねじの端から心線が5mm以上露出したものや、絶縁被覆を締め付けたものが欠陥です。接続先ごとの剥ぎ取りと傷の確認はケーブルの剥ぎ取り・輪づくり|寸法と欠陥対策で復習できます。
取付枠は上イ・中央ロ・下コンセント
取付枠には片切スイッチ「イ」「ロ」と100Vコンセントの3個を取り付けます。施工条件は「ロ」のタンブラスイッチを中央へ取り付けるよう指定し、配線図と公式解答では上がイ、中央がロ、下がコンセントです。
- コンセント:W側端子に白、非接地側に黒を結線する。
- スイッチへの電源:100V電源からの非接地側なので黒を使う。コンセントからスイッチへのわたり線も黒。
- イ・ロの返り線:スイッチから各照明へ戻る線。施工条件で色は指定されていないため、複線図で役割を明記する。
片切スイッチ2個は同じ照明を2か所から操作する3路回路ではありません。イのスイッチは蛍光灯イ、ロのスイッチはランプレセプタクルで代用する照明ロを、それぞれ独立して点滅します。
ジョイントボックスは4つの接続グループ
ジョイントボックスには100V電源、蛍光灯イ、ランプレセプタクルロ、取付枠へ向かうケーブルが集まります。色だけでなく、接地側・非接地側・返りイ・返りロの役割で4組に分けます。
| 接続グループ | 接続する導体 | 材料・刻印 |
|---|---|---|
| 接地側N | 電源2.0白+蛍光灯イの白+照明ロの白+コンセントの白 | 4本用差込形コネクタ |
| 非接地側L | 電源2.0黒+取付枠へ送る1.6黒 | 小スリーブ・小 |
| 返りイ | スイッチイの返り1.6+蛍光灯イの黒 | 小スリーブ・○ |
| 返りロ | スイッチロの返り1.6+照明ロの黒 | 小スリーブ・○ |
施工条件は「4本の接続箇所」を差込形コネクタ、その他をリングスリーブと指定しています。したがって4本用コネクタは接地側Nの1組だけです。リングスリーブは小1か所・○2か所を使用します。材料表の小スリーブ5個には予備品が含まれ、全部を使うわけではありません。
本数・太さから圧着マークを決める方法はリングスリーブの圧着|電線本数・刻印・欠陥対策、差込後の心線確認は差込形コネクタ・器具の結線|挿入と極性の欠陥対策で確認してください。
複線図と施工を8ステップで進める
- 5極端子台を写す:N・L、200Vの2極、ETの順と、使用するケーブルを決める。
- 200V側を独立して描く:2極からコンセントの電圧端子へ2本、ETからEへ緑1本を通す。
- 100V接地側を描く:Nから蛍光灯イ、照明ロ、コンセントWへ白を分岐する。
- 100V非接地側を描く:Lから取付枠へ黒を送り、コンセントとスイッチ2個へ黒でわたす。
- 返り線を描く:スイッチイから蛍光灯イ、スイッチロから照明ロへそれぞれ戻す。
- 接続材料を割り当てる:4本の接地側だけ差込形コネクタ、残る3組はリングスリーブにする。
- 取付枠の配置を確定する:上イ・中央ロ・下コンセント。W端子の白と黒のわたりを確認する。
- 器具と接続部を点検する:受金ねじ部の白、ETの緑、圧着刻印、外装、心線露出を順に見る。
施工条件から複線図を作る共通手順は複線図の書き方|施工条件から接続点を決める7ステップ、材料を切る前の数え方は材料の拾い出し|ケーブルと接続材料を数えるを併用してください。
No.5の完成前チェック
端子台・200V
□ N白・L黒
□ 200Vの2本と緑を分離
□ 緑はET―E
□ 心線露出・被覆噛みなし
100V・接続部
□ 接地側4本は4本用
□ 圧着は小1・○2
□ 返りイ・ロを混同しない
□ 受金ねじ部とW側に白
器具・配置
□ ロは取付枠の中央
□ 黒のわたり線
□ 3路スイッチではない
□ ケーブル寸法50%超
最後は第二種技能試験の欠陥判断基準|完成後5分の点検順に沿い、誤結線、接地線、器具、接続部、損傷、寸法の順で確認します。40分の配分は技能試験の時間配分|40分で欠陥を減らすを参考に、自分の練習記録から調整してください。
理解度チェック
問1:200V側の色別
令和8年度上期No.5で、VVF 2.0-3Cを200V接地極付コンセントへ結線するときの正しい説明はどれですか。
ア.黒・赤・緑に固定する イ.白は使用禁止
ウ.緑を接地線に使い、残る2本の色別は問わない エ.3本とも色別を問わない
問2:4本用差込形コネクタ
4本用差込形コネクタで接続する組はどれですか。
ア.100Vの接地側4本 イ.100Vの非接地側2本
ウ.返りイ2本 エ.返りロ2本
問3:取付枠とスイッチ
令和8年度上期No.5の取付枠について正しいのはどれですか。
ア.3路スイッチ2個を取り付ける イ.ロの片切スイッチを中央に取り付ける
ウ.コンセントを中央に取り付ける エ.器具は2個だけ取り付ける
公式資料・一次情報
- 電気技術者試験センター:第二種技能試験の候補問題
- 電気技術者試験センター:令和8年度第二種技能候補問題
- 電気技術者試験センター:令和8年度上期技能試験の問題と解答
- 令和8年度上期・候補No.5:試験問題
- 令和8年度上期・候補No.5:公式解答
- 電気技術者試験センター:技能試験の欠陥判断基準等
- 電気技術者試験センター:技能試験の概要と注意すべきポイント(2026年3月更新)
