候補問題No.1の複線図|令和8年度の施工条件と結線

結論:No.1は「3負荷・3スイッチ・2種類の接続」を分けて組む

令和8年度上期の候補問題No.1は、引掛シーリング「イ」、ランプレセプタクル「ロ」、施工省略の蛍光灯「ハ」を3個のスイッチで個別に操作します。Aはリングスリーブ、Bは差込形コネクタです。旧年度の図を丸暗記せず、試験当日の配線図と施工条件から組み直します。

候補問題の公表図は回路の骨格です。実際の試験では、電線の長さ・心数、取付枠の器具位置、色別、接続場所・方法が施工条件で追加されます。この記事は、2026年7月19日に実施された令和8年度上期No.1の公式問題・解答を基に、条件の読み方から完成確認までを整理しています。

旧稿の回路とは別物です

旧稿は「スイッチ2個+コンセント」と説明していましたが、令和8年度上期No.1にコンセントはありません。通常の片切スイッチ2個と位置表示灯内蔵スイッチ1個、計3個を使います。旧稿の単線図・複線図画像も現年度と一致しないため、この記事では使用しません。

令和8年度No.1の全体像

系統 器具・負荷 試験での扱い
角形引掛シーリング+位置表示灯内蔵スイッチH 器具を結線し、H内蔵スイッチで操作
ランプレセプタクル+通常の片切スイッチ 「ロ」のスイッチを取付枠中央へ置く
蛍光灯+通常の片切スイッチ 蛍光灯器具は施工省略。Bからのケーブル枝は作る

電源はEM-EEF 2.0-2C、A―B間はVVF 1.6-3Cです。Aからスイッチ群まではVVF 1.6-2Cを2本使い、3スイッチに必要な「非接地側1本+返り線3本」の4導体を確保します。Aからイ、Bからロ、BからハはそれぞれVVF 1.6-2Cです。

配線の骨格

電源EM-EEF → A(リングスリーブ) → B(差込形コネクタ)
A → 引掛シーリング「イ」/A → 3連スイッチ
B → ランプレセプタクル「ロ」/B → 蛍光灯「ハ」へ

ケーブル本数を図の線の数だけで判断せず、各導体の役割を数えてください。材料の拾い方は配線図から材料を拾い出す6ステップで詳しく整理しています。

自作図でA・3連スイッチ・Bを対応させる

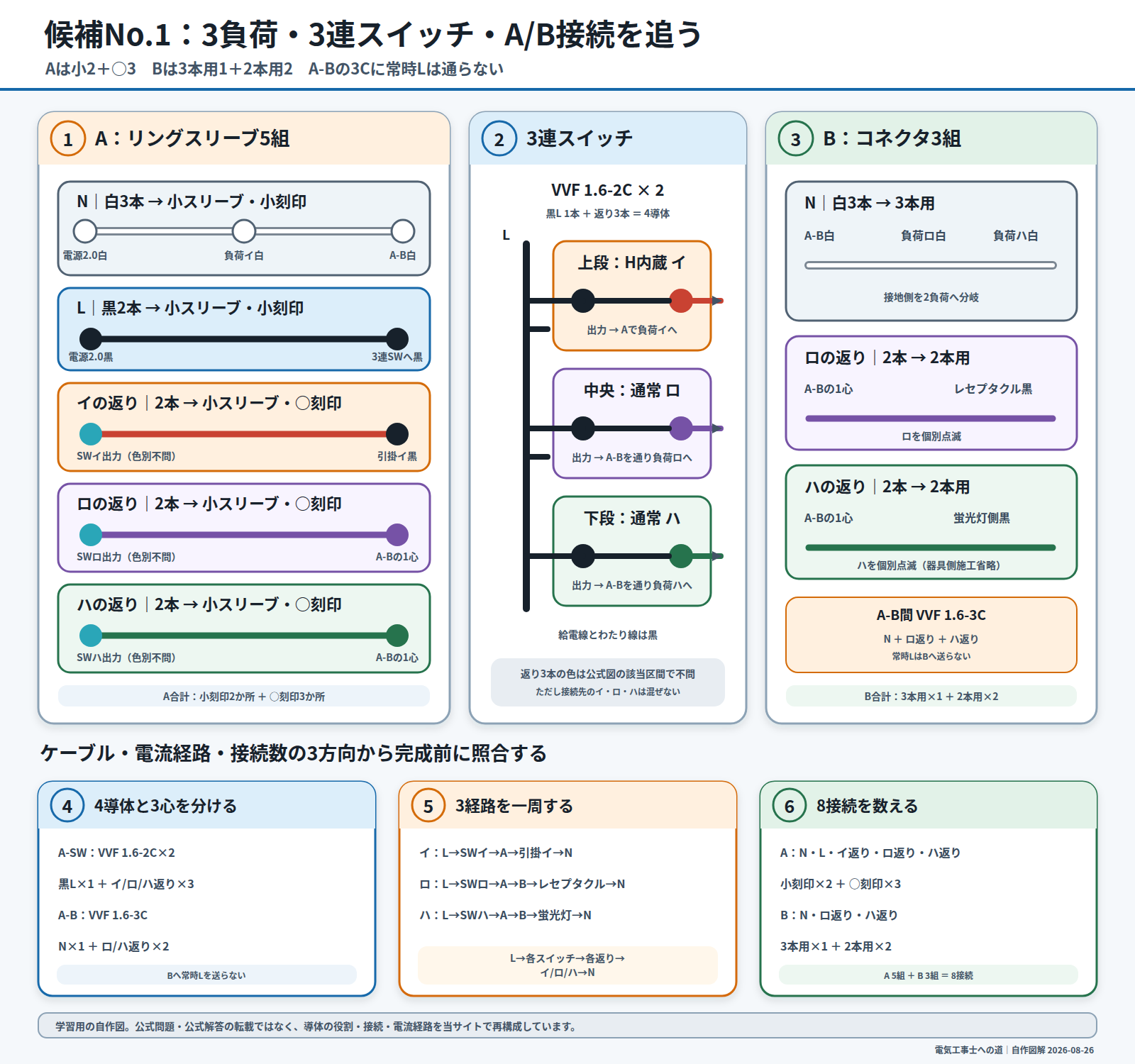

図1は、AはN・L・イ/ロ/ハの返り5組、BはN・ロ/ハの返り3組として、接続点と3負荷の経路を対応させた確認図です。取付枠は上からH内蔵イ・中央ロ・下段ハとし、Aは小2・○3、Bは3本用1・2本用2へ分けています。

令和8年度候補問題No.1の3負荷・3連スイッチとA/B接続を追う自作複線図
図1:Aのリングスリーブ5組、H内蔵イ・中央ロ・下段ハの3連スイッチ、A―B間3C、Bの差込形コネクタ3組を対応させた学習用の自作図。図をタップすると原寸で開きます(当サイト作成)。

図1は「Lをどこまで送るか」に注目する

常時LはAから3連スイッチへ送り、黒のわたり線で3個へ分けます。A―Bの3CはN・ロの返り・ハの返りで、常時Lは通りません。最後に、L→各スイッチ→各返り→イ/ロ/ハ→Nの順で3経路を一周すると、返り線と接地側を混ぜた誤接続を見つけやすくなります。

施工条件を5項目に分ける

1.取付枠の位置

3個のスイッチは1枚の連用取付枠へ取り付けます。令和8年度上期は、「ロ」のタンブラスイッチを中央へ置く指定です。公式解答例では上からH内蔵の「イ」、通常の「ロ」、通常の「ハ」です。

2.接地側は白

電源からの接地側電線には全て白を使います。引掛シーリングの接地側表示端子と、ランプレセプタクルの受金ねじ部にも白を結線します。器具の極性と、ジョイント内の接地側グループを一続きで確認します。

3.電源から点滅器までは黒

電源から3個のスイッチへ送る非接地側は黒です。取付枠内でスイッチ間をつなぐわたり線も黒にします。一方、各スイッチから負荷へ戻る返り線は、公式解答で色別を問わない区間が示されています。黒・白・赤の見た目だけで接続先を決めません。

4.Aはリングスリーブ

Aを通る全ての電線にはAで接続箇所を設け、リングスリーブで圧着します。接続点は5組です。

Aの接続点 接続する導体 公式解答例の刻印
接地側N 電源白+イの白+A―Bの白
非接地側L 電源黒+スイッチ群への黒
イの返り H内蔵スイッチ「イ」+引掛シーリング黒
ロの返り スイッチ「ロ」+A―Bの返り線
ハの返り スイッチ「ハ」+A―Bの返り線

「小」と「○」はスリーブの呼びではなく圧着マークです。このNo.1ではリングスリーブ自体は小を使いますが、電線の太さ・本数によって刻印を分けます。圧着直前にリングスリーブの組合せ表と照合してください。

5.Bは差込形コネクタ

Bも、通過する電線をBで全て接続します。接続点は3組です。

  • 接地側N:A―Bの白+ランプレセプタクル白+蛍光灯側白 → 3本用
  • ロの返り:A―Bの返り線+ランプレセプタクル黒 → 2本用
  • ハの返り:A―Bの返り線+蛍光灯側黒 → 2本用

差込後は、先端から全心線が見え、挿入口側から心線が見えないことを確認します。誤接続を直す場合は引き抜いたコネクタを再使用せず、新しいものへ交換します。詳細は差込形コネクタ・器具の結線と欠陥対策で確認できます。

複線図を7ステップで組む

  1. 3負荷を分ける:イ=引掛シーリング、ロ=レセプタクル、ハ=施工省略の蛍光灯と対応させる。
  2. 取付枠を確定:H内蔵「イ」、中央「ロ」、「ハ」の3スイッチを配置する。
  3. 接地側Nを描く:電源白からイ、ロ、ハの3負荷へ分岐する。
  4. 非接地側Lを描く:電源黒をスイッチ群へ送り、黒のわたり線で3個へ配る。
  5. 返り線を描く:各スイッチ出力を対応するイ・ロ・ハへ1本ずつ戻す。
  6. ケーブルへ割り当てる:A―Bは3C、A―スイッチは2C×2、その他は2Cとして導体を収める。
  7. A/Bへ分割:Aの5接続をリングスリーブ、Bの3接続を差込形コネクタへ割り当てる。

公式解答はスイッチ結線の一例であり、これ以外にも正解となる結線方法があると注記しています。器具のどちら側の差込穴を使うかを図だけで固定せず、電気的接続点・色別・取付位置が全て条件どおりかを検算します。複線図の共通手順は施工条件から接続点を決める7ステップも併用してください。

作業は「器具→A→B→全体確認」の順で固める

  1. 問題・材料確認:EM-EEF、VVF 2C/3C、H内蔵を含む3スイッチ、接続材料を材料表と照合する。
  2. 施工条件へ印を付ける:中央ロ、白・黒、A=リング、B=コネクタを問題用紙へ短く書く。
  3. ケーブルを役割別に分ける:切断後すぐにイ・ロ・ハ・A-B・スイッチ用を混同しない位置へ置く。
  4. 器具を結線する:レセプタクルは受金側白、引掛シーリングは接地側白、取付枠は中央ロを確認する。
  5. Aを圧着する:接続点を1組ずつ照合し、小2か所・○3か所を圧着する。
  6. Bへ差し込む:3本用1個、2本用2個へ分け、先端・下端・引張りを確認する。
  7. 完成検算:イ・ロ・ハの各回路、150mm指定、器具極性、刻印、外装、心線露出を同じ順で見る。

「何分で完成できる」と固定せず、まず欠陥なく再現できることを優先します。40分の工程配分は技能試験の時間配分|40分で欠陥を減らすを使い、自分の練習記録から調整してください。

No.1の完成前チェック

回路・条件

□ 中央がロ
□ H内蔵はイ
□ 白は接地側・器具指定端子
□ スイッチ給電とわたり線は黒

A・B接続

□ Aは小2・○3
□ Bは3本用1・2本用2
□ 心線先端・下端を目視
□ 1本ずつ引いて抜けない

器具・仕上げ

□ レセプタクル受金側に白
□ シーリング接地側に白
□ 外装・被覆・心線に傷なし
□ 配置・寸法・施工省略が図どおり

公式の欠陥境界を作品全体へ当てるときは第二種技能試験の欠陥判断基準|完成後5分の点検順を開き、毎回同じ順で確認します。

理解度チェック

問1:取付枠

令和8年度上期No.1で、取付枠の中央へ取り付ける器具はどれですか。

ア.位置表示灯内蔵の「イ」 イ.通常の「ロ」
ウ.通常の「ハ」 エ.埋込コンセント

解答を見る

正解:イ
施工条件は「ロ」のタンブラスイッチを取付枠中央へ置くよう指定しています。コンセントは支給されません。

問2:Aの非接地側

EM-EEF 2.0mm黒1本と、スイッチ群へ向かうVVF 1.6mm黒1本をAで圧着します。公式解答例の刻印はどれですか。

ア.○ イ.小 ウ.中 エ.圧着せず3本用コネクタ

解答を見る

正解:イ
2.0mm×1本と1.6mm×1本は、小スリーブを「小」で圧着します。○は1.6mm×2本の組合せです。

問3:Bの接続

Bで接地側3本を接続する材料として適切なのはどれですか。

ア.リングスリーブ○ イ.2本用差込形コネクタ
ウ.3本用差込形コネクタ エ.絶縁テープだけ

解答を見る

正解:ウ
Bは差込形コネクタ指定です。A―B、ランプレセプタクル、蛍光灯側の接地側3本を3本用へ入れます。

公式資料・一次情報

次に読む記事

候補問題No.2:常時点灯パイロットランプを含む次の回路へ進む

複線図の書き方:候補問題共通の7ステップへ戻る

技能試験の欠陥判断基準:完成作品を公式順で点検する

第二種電気工事士 学習ロードマップ:技能試験の学習順を確認する

広告・編集方針

この記事内に工具、練習材料、通信講座のアフィリエイトリンクは掲載していません。2026年8月26日に令和8年度候補図・上期実問題/解答・欠陥判断基準へ再照合しました。旧稿のスイッチ2個+コンセントという別回路、固定4手順、誤った接続本数、固定完成時間、現年度と一致しない生成図、特定工具宣伝、広告・追跡画像を撤去・訂正しています。図1と確認問題は当サイトのオリジナルです。
