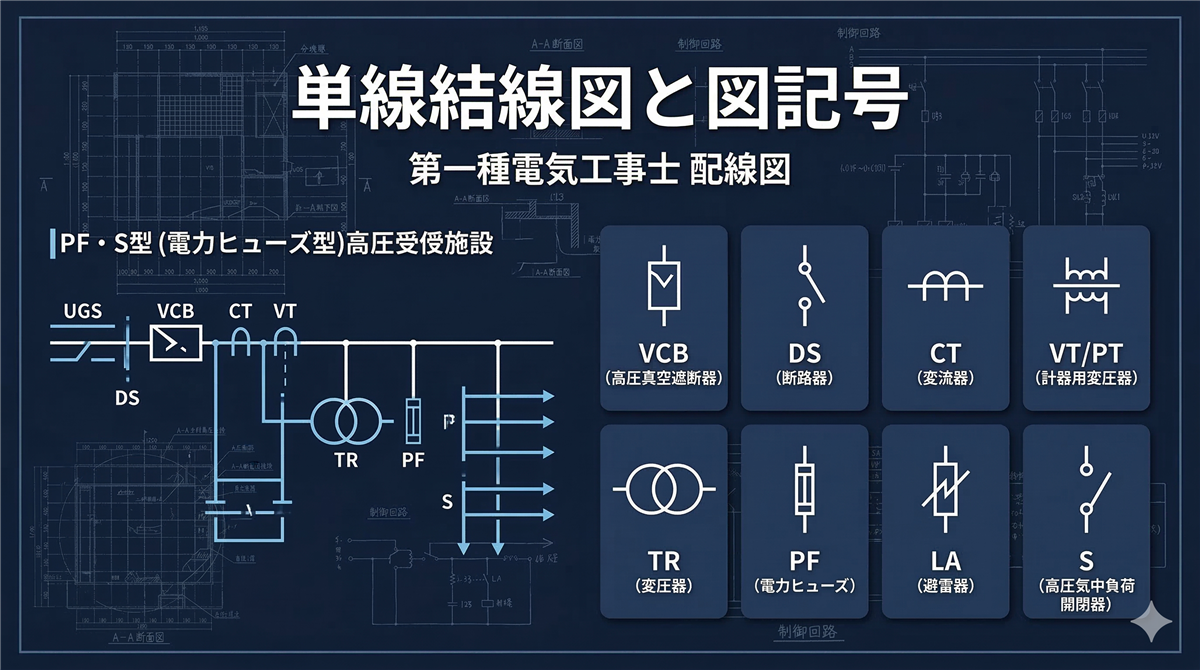

【10問】単線結線図の読み方・図記号ミニテスト

単線結線図の読み方と図記号を「判断の理由」まで確認

単線結線図は、略号を左から暗記する表ではありません。まず受電点から負荷までの主回路を追い、次に避雷器・計器・保護継電器へ分かれる枝線を見ます。最後に図記号、文字記号、定格、線番、注記を重ねると、各機器が『どこで、何を測り、何を守るか』を説明できます。

このページは、電気技術者試験センターの配線図公式例題、2026年度上期出題例、2025年度下期問題を2026年7月27日に照合し、図がなくても条件が一意になるオリジナル10問へ再構成しました。機器名称の暗記に寄せず、主回路・分岐・二次回路・操作順・図面だけでは確定できない情報を読み分けます。

最終確認：2026年7月27日

解く前に押さえる4つの判断軸

主回路

受電点から開閉・遮断・変圧を経て負荷へ至る電力の経路を、上流から下流へ追う。

分岐

LAの対地分岐、変圧器・コンデンサ等の負荷分岐を、直列機器と取り違えない。

計測・保護

CT・VT・VCT・ZCTの二次回路から、計器・継電器・遮断器への信号の流れを追う。

表示と注記

図記号、文字記号、極性、定格、心線数、線番を確認し、省略事項は仕様書等で補う。

先に確認する基準・関係

図面上の要素	読み取れること	単独では決められないこと
主回路の1本線	電源から負荷までの電気的な接続関係	実際の導体本数、端子番号、布設方法、ケーブル仕様
枝線・接地記号	機器が主回路へ並列接続されるか、対地へ接続されるか	接地線の太さ・種類・共用可否など注記外の施工条件
CT・VT等の二次回路	どの量を計器・継電器へ渡し、どの遮断器へ作用させるか	整定値、試験端子、インターロック、実端子の全結線
略号・図記号	JIS記号又は問題文で定義された機器・接点の種類	機器の定格、遮断容量、形式、メーカー固有仕様

誤答しやすい理由

単線結線図の線1本を、実際の電線又はケーブル1心だと考える。
PAS→DS→LA→VCBのような一つの固定順を全設備へ当てはめ、分岐や省略を無視する。
LAを負荷電流が常時通る直列機器として読み、対地へ過電圧電流を分流する枝を見落とす。
CT・ZCTが事故を直接遮断すると考え、検出→継電器の判定→遮断器の動作を分けない。
記号名が分かれば施工できると考え、定格、極性、線番、注記、展開接続図、仕様書を確認しない。

オリジナル10問ミニテスト

問題はすべて当サイト作成のオリジナルです。公式過去問題は転載していません。1問ずつ答えを決めてから、ボタンで解説を確認してください。

採点の考え方：この補助テストに公式の合格点はありません。正解数より、間違えた判断軸を特定して本編・公式資料・実物練習へ戻すことを目的にします。

答え合わせ後の復習先

問題	判断軸	復習すること
問1〜2	表示の前提	1本線の意味と、JIS記号・凡例・注記の優先順を確認する。
問3	分岐	主回路を実線で、LA等の対地分岐を枝線で書き分ける。
問4・6	保護信号・極性	CTのK-L/k-lと、CT→OCR→VCBの信号・動作を矢印で結ぶ。
問5・9	計量	VCTの一次側と二次側を分け、Whまでの6又は7心を公式例題で確認する。
問7〜8・10	操作と推論範囲	主幹・分岐、開閉能力、操作順、省略情報を分け、追加資料を列挙する。

STEP 1：誤答を『主回路』『分岐』『計量』『保護』『操作』『注記』の6欄へ分類する。
STEP 2：公式例題7-②を開き、受電点から負荷へ赤、計量二次回路へ青、接地・LA分岐へ緑の線を引く。
STEP 3：翌日に図記号名を隠し、各機器について『位置・入力・出力・保護対象・追加確認資料』を説明して再採点する。

公式資料と安全上の注意

制度・試験条件・欠陥基準は更新されることがあります。受験年度の案内と当日の問題を優先し、次の無料資料で確認してください。

安全上の境界：学習用材料や無電圧の練習環境を対象にしています。実設備の充電部、既設配線、分電盤を自己流で加工・測定しないでください。必要な資格、停電手順、管理者の指示、保護具に従います。

広告・出典方針

この記事内に教材・工具・講座のアフィリエイトリンクは掲載していません。問題は公式資料の基準を照合して独自作成し、公式資料へのリンクを明示しています。

まとめ

単線の1本は電気的接続の代表表示であり、実際の心線数を意味しない。
主回路、対地・負荷分岐、計量二次回路、保護信号を色分けする感覚で追う。
CT→OCR→VCBは検出・判定・遮断、VCT→Whは計量として役割を分ける。
単線結線図で省略された定格・線番・施工・操作条件は、注記と別資料で補う。

次に使うページ

本編：高圧受電設備の単線結線図と図記号基礎：高圧受電設備の構成機器ミニテスト実務：保護範囲と停電範囲を追う関連：OCR・GR・DGRの整定と点検前の分野：高圧受電設備の検査方法ミニテスト次の分野：発電・送電・変電ミニテスト実戦：第一種学科模擬試験第1回

よくある質問

単線結線図の線1本は、ケーブル1心という意味ですか？

いいえ。複数相・複数導体の主回路を1本で代表して接続関係を示します。実際の心線数、ケーブル種類、端子結線は傍記、ケーブル表、展開接続図、仕様書等で確認します。

LAは受電点から変圧器までの直列機器ですか？

いいえ。通常の負荷電流が順番に通る直列機器ではなく、主回路から対地へ分岐して異常過電圧に伴う電流を大地へ分流し、過電圧を制限する機器です。

単線結線図だけで停電操作を決められますか？

決められません。設備の構成把握には使えますが、実操作は保安規程、操作票、インターロック、電源・発電機の状態、責任分界、指令、検電・接地等の手順を確認し、権限のある担当者が行います。
