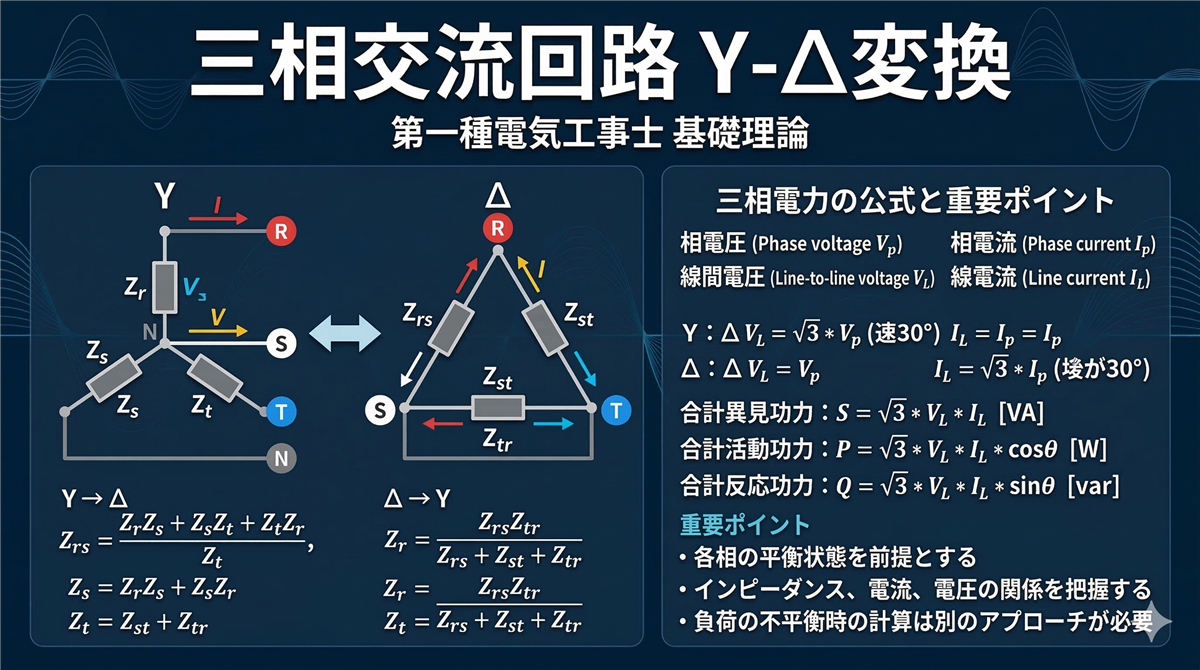

「三相交流回路・Y-Δ変換をわかりやすく解説｜第一種電気工事士」の理解度をチェックするミニテストです。
| 問題数 | 10問（4択） |
| 目安時間 | 5〜10分 |
| 合格ライン | 7問以上正解 |
1問ずつ解いて「解答を見る」で答え合わせしましょう。最後に正解数を数えて実力チェック！
問題 1
Y結線の線間電圧は相電圧の何倍か。
A：1倍
B：√2倍
C：√3倍
D：2倍
問題 2
Δ結線の線電流は相電流の何倍か。
A：1倍
B：√2倍
C：√3倍
D：2倍
問題 3
Y結線の各相がRΩのとき、等価なΔ結線の各相の抵抗は。
A：R/3 Ω
B：R Ω
C：3R Ω
D：√3R Ω
問題 4
対称三相交流の各相の位相差は。
A：90°
B：120°
C：180°
D：60°
問題 5
V結線の利用率は。
A：50%
B：57.7%
C：86.6%
D：100%
問題 6
三相回路の全消費電力の計算式は。ただし、VLは線間電圧、ILは線電流、cosθは力率。
A：P = VLILcosθ
B：P = √3VLILcosθ
C：P = 3VLILcosθ
D：P = 2VLILcosθ
問題 7
Y結線で線間電圧400 V、各相8 Ωの純抵抗負荷のとき、線電流〔A〕に最も近いものは。
A：28.9
B：34.6
C：50.0
D：86.6
問題 8
Δ結線の利点として、正しいものは。
A：線間電圧が相電圧より高い
B：1相が故障してもV結線として送電を継続できる
C：中性点を接地できる
D：線電流が相電流と等しい
問題 9
三相回路の不平衡を解析する方法は。
A：テブナンの定理
B：ノートンの定理
C：対称座標法（正相・逆相・零相分解）
D：重ね合わせの理
問題 10
三相交流の回転磁界の回転方向を変えるには。
A：電圧を変える
B：周波数を変える
C：3本の結線のうち任意の2本を入れ替える
D：負荷の抵抗値を変える
結果の目安
| 9〜10問正解 | 完璧！この分野はバッチリです |
| 7〜8問正解 | 合格ライン。間違えた問題を復習しよう |
| 4〜6問正解 | もう少し！解説記事を読み直そう |
| 0〜3問正解 | 基礎から復習が必要。焦らず1つずつ |
間違えた問題があったら、解説記事で該当箇所を復習しましょう。
